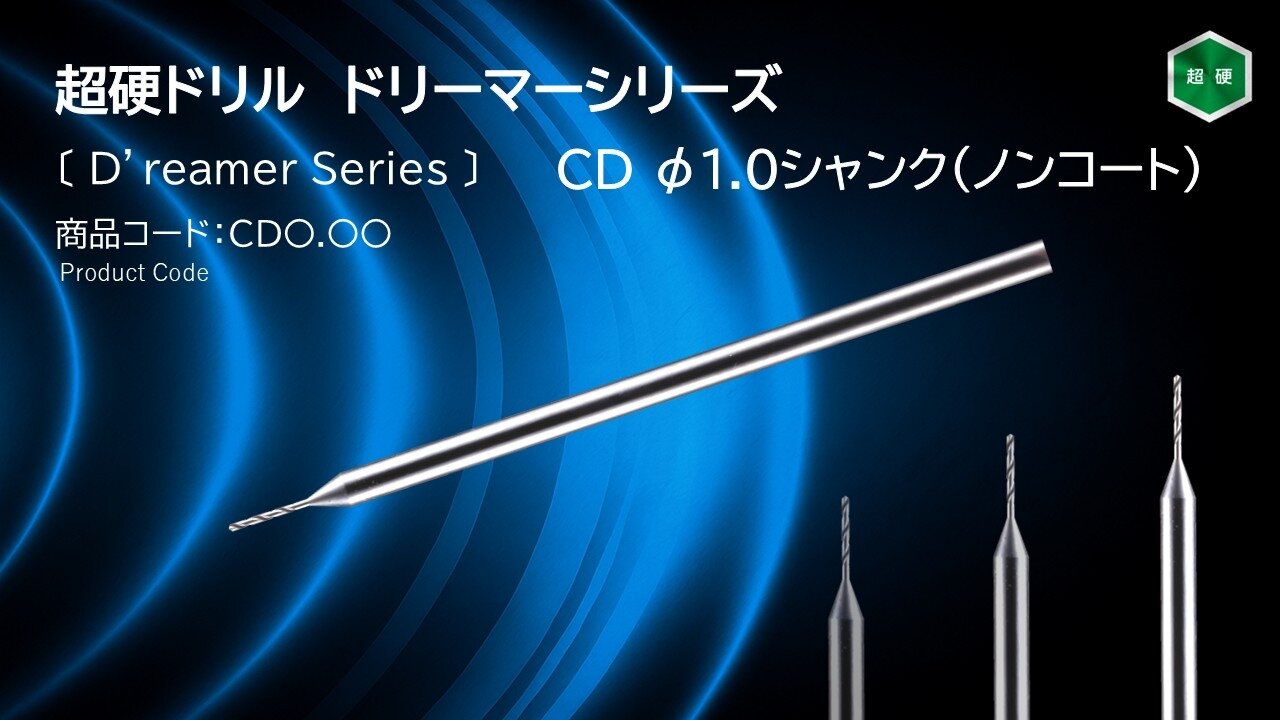

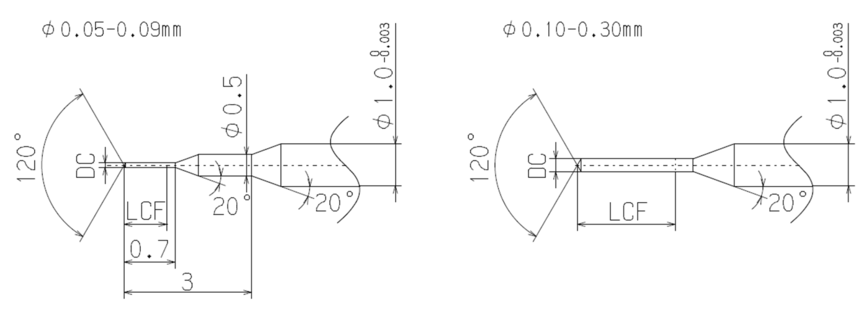

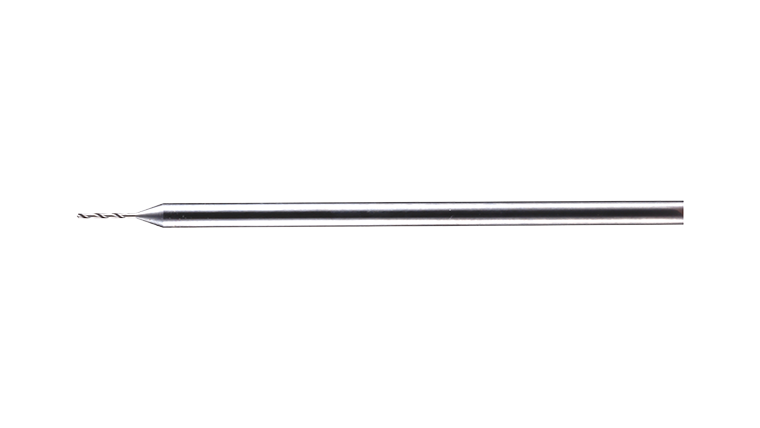

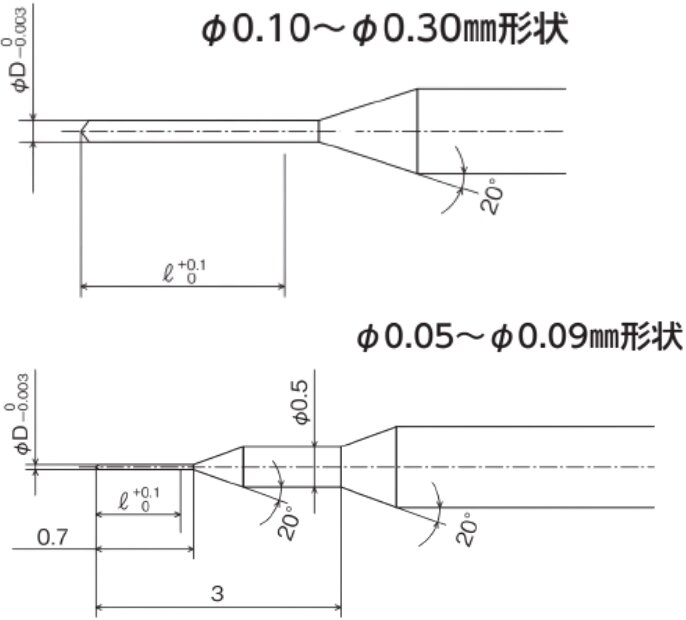

寸法表

CD 0.05～0.30/0.01mmとび 刃径公差(0/-0.003)

型式・刃径φD	溝長ℓ	全長L	シャンク径φd
CD 0.05~0.09	0.5	40	1.0
CD 0.10~0.14	1.0	40	1.0
CD 0.15~0.19	1.5	40	1.0
CD 0.20~0.24	2.0	40	1.0
CD 0.25~0.29	2.5	40	1.0
CD 0.30	3.0	40	1.0

参考切削条件

P：軟鋼 SS・炭素鋼 SxxC・工具鋼 SKH/SKD

刃径D(φmm)	回転数N(min-1)	送り量f(mm/rev)	ステップ量(mm) ※3D以上の加工
0.05~0.09	2000~20000	0.001~0.010	0.005～0.010
0.10~0.19	2000~18000	0.001~0.010	0.005～0.010
0.20~0.29	2000~15000	0.001~0.010	0.005～0.010
0.30	2000~10000	0.001~0.010	0.005～0.010

P：合金鋼 SCM/SUJ

刃径D(φmm)	回転数N(min-1)	送り量f(mm/rev)	ステップ量(mm) ※3D以上の加工
0.05~0.09	2000~20000	0.001~0.010	0.005～0.010
0.10~0.19	2000~16000	0.001~0.010	0.005～0.010
0.20~0.29	2000~13000	0.001~0.010	0.005～0.010
0.30	2000~9000	0.001~0.010	0.005～0.010

M：ステンレス鋼 SUS

刃径D(φmm)	回転数N(min-1)	送り量f(mm/rev)	ステップ量(mm) ※3D以上の加工
0.05~0.09	1000~15000	0.0005~0.002	0.005～0.010
0.10~0.19	1000~10000	0.0005~0.002	0.005～0.010
0.20~0.29	1000~5000	0.0005~0.002	0.005～0.010
0.30	1000~3000	0.0005~0.002	0.005～0.010

K：鋳鉄 FC/FCD

刃径D(φmm)	回転数N(min-1)	送り量f(mm/rev)	ステップ量(mm) ※3D以上の加工
0.05~0.09	2000~20000	0.0005~0.005	0.005～0.010
0.10~0.19	2000~18000	0.0005~0.005	0.005～0.010
0.20~0.29	2000~15000	0.0005~0.005	0.005～0.010
0.30	2000~10000	0.0005~0.005	0.005～0.010

N：アルミニウム Al・銅 Cu

刃径D(φmm)	回転数N(min-1)	送り量f(mm/rev)	ステップ量(mm) ※3D以上の加工
0.05~0.09	2000~30000	0.001~0.010	0.005～0.010
0.10~0.19	2000~20000	0.001~0.010	0.005～0.010
0.20~0.29	2000~16000	0.001~0.010	0.005～0.010
0.30	2000~14000	0.001~0.010	0.005～0.010
