  3. ドリーマー φ3.0シャンク （ノンコート）

超硬ドリル

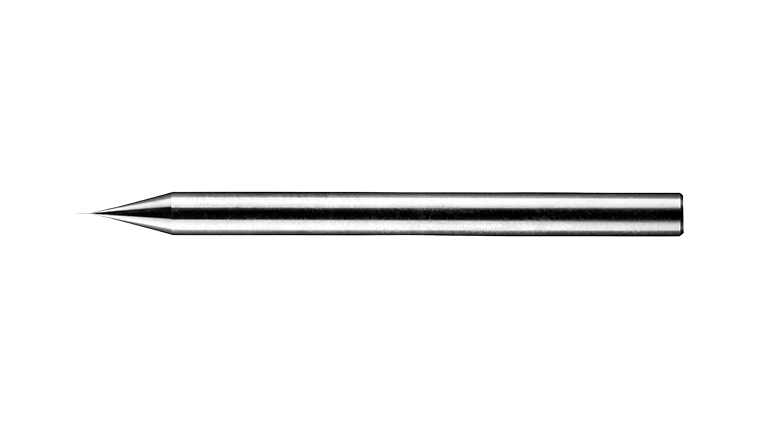

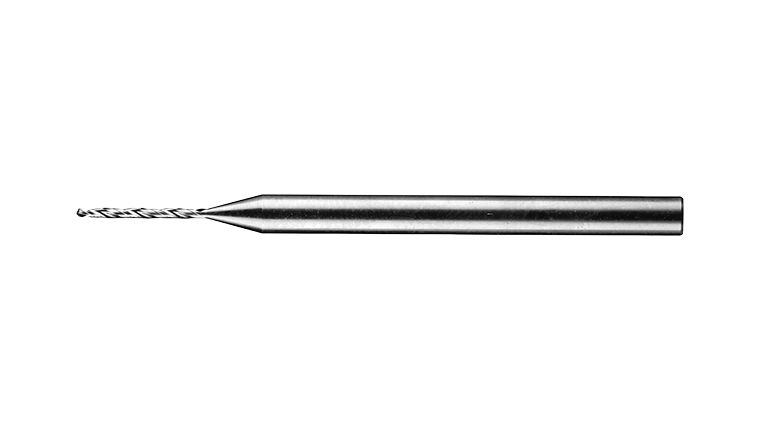

ドリーマー φ3.0シャンク （ノンコート）

CDR○.○○-10D

  • リーマ製造技術を活かした刃径公差0/-0.003を採用。高精度微細穴加工が可能。
  • シャンク径Φ3.0に対し、h4公差(0/-0.003)を採用する事で、振れ精度と穴位置精度を更に追及。
  • 丹念に研究を重ねた工具形状を採用。切りくず排出性能が大幅に向上し、耐久性に優れる。
  • 有効加工長を10Dに設定。刃径の10倍まで加工可能。

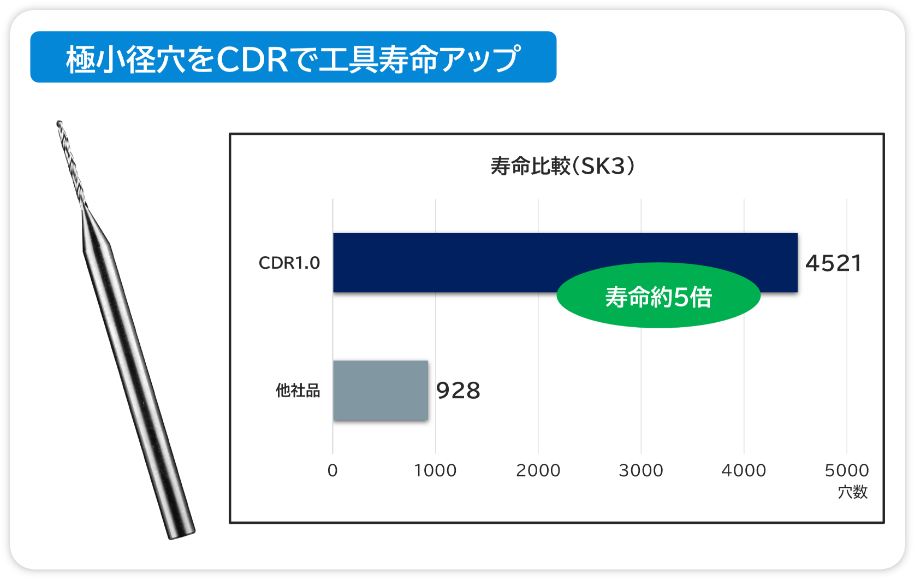

本製品の加工事例

超硬ドリル ドリーマーシリーズ

CDR加工事例 SK3

  • 使用工具：CDR1.00-10D
  • 被削材：SK3
  • 切削速度：V=33m/min(N=10500min-1)
  • 送り量：f=0.045mm/rev(F=473mm/min)
  • 穴深さ：10mm(10D通り穴)
  • ステップ量：0.2mm
  • 加工機：立型マシニングセンタ
  • 切削油剤：水溶性切削油剤

CDRφ1.0のSK3加工において他社品比 約5倍の工具寿命を達成しています。極小径でも安定した寸法精度と工具寿命を両立し精密加工や量産工程でのコスト削減に貢献します。

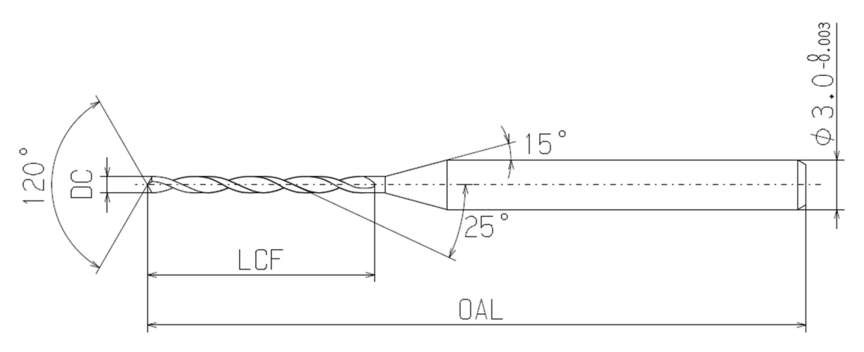

寸法表

型式・刃径φD 有効加工長 溝長ℓ 全長L シャンク径φd
CDR 0.05 0.5 0.6 40 3.0
CDR 0.06 0.6 0.72 40 3.0
CDR 0.07 0.7 0.84 40 3.0
CDR 0.08 0.8 0.96 40 3.0
CDR 0.09 0.9 1.08 40 3.0
CDR 0.10 1.0 1.2 40 3.0
CDR 0.11 1.1 1.32 40 3.0
CDR 0.12 1.2 1.44 40 3.0
CDR 0.13 1.3 1.56 40 3.0
CDR 0.14 1.4 1.68 40 3.0
CDR 0.15 1.5 1.8 40 3.0
CDR 0.16 1.6 1.92 40 3.0
CDR 0.17 1.7 2.04 40 3.0
CDR 0.18 1.8 2.16 40 3.0
CDR 0.19 1.9 2.28 40 3.0
CDR 0.20 2.0 2.4 40 3.0
CDR 0.21 2.1 2.52 40 3.0
CDR 0.22 2.2 2.64 40 3.0
CDR 0.23 2.3 2.76 40 3.0
CDR 0.24 2.4 2.88 40 3.0
CDR 0.25 2.5 3.0 40 3.0
CDR 0.26 2.6 3.12 40 3.0
CDR 0.27 2.7 3.24 40 3.0
CDR 0.28 2.8 3.36 40 3.0
CDR 0.29 2.9 3.48 40 3.0
CDR 0.30 3.0 3.6 45 3.0
CDR 0.31 3.1 3.72 45 3.0
CDR 0.32 3.2 3.84 45 3.0
CDR 0.33 3.3 3.96 45 3.0
CDR 0.34 3.4 4.08 45 3.0
CDR 0.35 3.5 4.2 45 3.0
CDR 0.36 3.6 4.32 45 3.0
CDR 0.37 3.7 4.44 45 3.0
CDR 0.38 3.8 4.56 45 3.0
CDR 0.39 3.9 4.68 45 3.0
CDR 0.40 4.0 4.8 45 3.0
CDR 0.41 4.1 4.92 45 3.0
CDR 0.42 4.2 5.04 45 3.0
CDR 0.43 4.3 5.16 45 3.0
CDR 0.44 4.4 5.28 45 3.0
CDR 0.45 4.5 5.4 45 3.0
CDR 0.46 4.6 5.52 45 3.0
CDR 0.47 4.7 5.64 45 3.0
CDR 0.48 4.8 5.76 45 3.0
CDR 0.49 4.9 5.88 45 3.0
CDR 0.50 5.0 6.0 45 3.0
CDR 0.51 5.1 6.12 45 3.0
CDR 0.52 5.2 6.24 45 3.0
CDR 0.53 5.3 6.36 45 3.0
CDR 0.54 5.4 6.48 45 3.0
CDR 0.55 5.5 6.6 45 3.0
CDR 0.56 5.6 6.72 45 3.0
CDR 0.57 5.7 6.84 45 3.0
CDR 0.58 5.8 6.96 45 3.0
CDR 0.59 5.9 7.08 45 3.0
CDR 0.60 6.0 7.2 45 3.0
CDR 0.61 6.1 7.32 45 3.0
CDR 0.62 6.2 7.44 45 3.0
CDR 0.63 6.3 7.56 45 3.0
CDR 0.64 6.4 7.68 45 3.0
CDR 0.65 6.5 7.8 45 3.0
CDR 0.66 6.6 7.92 45 3.0
CDR 0.67 6.7 8.04 45 3.0
CDR 0.68 6.8 8.16 45 3.0
CDR 0.69 6.9 8.28 45 3.0
CDR 0.70 7.0 8.4 45 3.0
CDR 0.71 7.1 8.52 45 3.0
CDR 0.72 7.2 8.64 45 3.0
CDR 0.73 7.3 8.76 45 3.0
CDR 0.74 7.4 8.88 45 3.0
CDR 0.75 7.5 9.0 45 3.0
CDR 0.76 7.6 9.12 45 3.0
CDR 0.77 7.7 9.24 45 3.0
CDR 0.78 7.8 9.36 45 3.0
CDR 0.79 7.9 9.48 45 3.0
CDR 0.80 8.0 9.6 45 3.0
CDR 0.81 8.1 9.72 45 3.0
CDR 0.82 8.2 9.84 45 3.0
CDR 0.83 8.3 9.96 45 3.0
CDR 0.84 8.4 10.08 45 3.0
CDR 0.85 8.5 10.2 45 3.0
CDR 0.86 8.6 10.32 45 3.0
CDR 0.87 8.7 10.44 45 3.0
CDR 0.88 8.8 10.56 45 3.0
CDR 0.89 8.9 10.68 45 3.0
CDR 0.90 9.0 10.8 45 3.0
CDR 0.91 9.1 10.92 45 3.0
CDR 0.92 9.2 11.04 45 3.0
CDR 0.93 9.3 11.16 45 3.0
CDR 0.94 9.4 11.28 45 3.0
CDR 0.95 9.5 11.4 45 3.0
CDR 0.96 9.6 11.52 45 3.0
CDR 0.97 9.7 11.64 45 3.0
CDR 0.98 9.8 11.76 45 3.0
CDR 0.99 9.9 11.88 45 3.0
CDR 1.00 10.0 12.0 45 3.0

参考切削条件

刃径D(φmm) 回転数N(min-1) 送り量f(mm/rev) ステップ量
0.05 22300 0.001 0.1~0.2D
0.06 21200 0.001 0.1~0.2D
0.07 20500 0.001 0.1~0.2D
0.08 19900 0.001 0.1~0.2D
0.09 19500 0.001 0.1~0.2D
0.1 19100 0.002 0.1~0.2D
0.2 17500 0.005 0.1~0.2D
0.3 15900 0.010 0.1~0.2D
0.4 15100 0.015 0.1~0.2D
0.5 14600 0.020 0.2~
0.3D
0.6 13300 0.025 0.2~
0.3D
0.7 12300 0.030 0.2~
0.3D
0.8 11500 0.035 0.2~
0.3D
0.9 11000 0.040 0.2~
0.3D
1.0 10500 0.045 0.2~
0.3D
刃径D(φmm) 回転数N(min-1) 送り量f(mm/rev) ステップ量
0.05 22300 0.001 0.1~0.2D
0.06 21200 0.001 0.1~0.2D
0.07 20500 0.001 0.1~0.2D
0.08 19900 0.001 0.1~0.2D
0.09 19500 0.001 0.1~0.2D
0.1 19100 0.001 0.1~0.2D
0.2 17500 0.004 0.1~0.2D
0.3 15900 0.006 0.1~0.2D
0.4 15100 0.008 0.1~0.2D
0.5 14600 0.010 0.2~
0.3D
0.6 13300 0.012 0.2~
0.3D
0.7 12300 0.014 0.2~
0.3D
0.8 11500 0.016 0.2~
0.3D
0.9 11000 0.018 0.2~
0.3D
1.0 10500 0.020 0.2~
0.3D
刃径D(φmm) 回転数N(min-1) 送り量f(mm/rev) ステップ量
0.05 15900 0.001 0.1~0.2D
0.06 15900 0.001 0.1~0.2D
0.07 15900 0.001 0.1~0.2D
0.08 15900 0.001 0.1~0.2D
0.09 15900 0.001 0.1~0.2D
0.1 15900 0.001 0.1~0.2D
0.2 12700 0.002 0.1~0.2D
0.3 10600 0.003 0.1~0.2D
0.4 9600 0.004 0.1~0.2D
0.5 8300 0.005 0.2~
0.3D
0.6 6900 0.006 0.2~
0.3D
0.7 6400 0.007 0.2~
0.3D
0.8 5600 0.008 0.2~
0.3D
0.9 5300 0.009 0.2~
0.3D
1.0 4800 0.010 0.2~
0.3D
刃径D(φmm) 回転数N(min-1) 送り量f(mm/rev) ステップ量
0.05 22300 0.001 0.1~0.2D
0.06 21200 0.001 0.1~0.2D
0.07 20500 0.001 0.1~0.2D
0.08 19900 0.001 0.1~0.2D
0.09 19500 0.001 0.1~0.2D
0.1 19100 0.001 0.1~0.2D
0.2 17500 0.004 0.1~0.2D
0.3 15900 0.006 0.1~0.2D
0.4 15100 0.008 0.1~0.2D
0.5 14600 0.010 0.2~
0.3D
0.6 13300 0.012 0.2~
0.3D
0.7 12300 0.014 0.2~
0.3D
0.8 11500 0.016 0.2~
0.3D
0.9 11000 0.018 0.2~
0.3D
1.0 10500 0.020 0.2~
0.3D
刃径D(φmm) 回転数N(min-1) 送り量f(mm/rev) ステップ量
0.05 25500 0.002 0.1~0.2D
0.06 23900 0.002 0.1~0.2D
0.07 22700 0.002 0.1~0.2D
0.08 21900 0.003 0.1~0.2D
0.09 21200 0.004 0.1~0.2D
0.1 20700 0.005 0.1~0.2D
0.2 19100 0.010 0.1~0.2D
0.3 17000 0.020 0.1~0.2D
0.4 15900 0.030 0.1~0.2D
0.5 15300 0.035 0.2~
0.3D
0.6 14900 0.040 0.2~
0.3D
0.7 14600 0.045 0.2~
0.3D
0.8 14300 0.050 0.2~
0.3D
0.9 13400 0.055 0.2~
0.3D
1.0 12700 0.060 0.2~
0.3D
刃径D(φmm) 回転数N(min-1) 送り量f(mm/rev) ステップ量
0.05 19100 0.001 0.1~0.2D
0.06 18600 0.001 0.1~0.2D
0.07 18200 0.001 0.1~0.2D
0.08 17900 0.002 0.1~0.2D
0.09 17700 0.003 0.1~0.2D
0.1 17500 0.004 0.1~0.2D
0.2 15900 0.005 0.1~0.2D
0.3 14900 0.010 0.1~0.2D
0.4 14300 0.015 0.1~0.2D
0.5 13400 0.020 0.2~
0.3D
0.6 12200 0.025 0.2~
0.3D
0.7 11400 0.030 0.2~
0.3D
0.8 10700 0.035 0.2~
0.3D
0.9 10300 0.040 0.2~
0.3D
1.0 9900 0.045 0.2~
0.3D
刃径D(φmm) 回転数N(min-1) 送り量f(mm/rev) ステップ量
0.05 19100 0.001 0.1~0.2D
0.06 18600 0.001 0.1~0.2D
0.07 18200 0.001 0.1~0.2D
0.08 17900 0.001 0.1~0.2D
0.09 17700 0.001 0.1~0.2D
0.1 17500 0.001 0.1~0.2D
0.2 15900 0.002 0.1~0.2D
0.3 13800 0.003 0.1~0.2D
0.4 12700 0.004 0.1~0.2D
0.5 11500 0.005 0.2~
0.3D
0.6 10600 0.006 0.2~
0.3D
0.7 10000 0.007 0.2~
0.3D
0.8 9600 0.008 0.2~
0.3D
0.9 9200 0.009 0.2~
0.3D
1.0 8900 0.010 0.2~
0.3D
刃径D(φmm) 回転数N(min-1) 送り量f(mm/rev) ステップ量
0.05 25500 0.001 0.1~0.2D
0.06 23900 0.001 0.1~0.2D
0.07 22700 0.002 0.1~0.2D
0.08 21900 0.003 0.1~0.2D
0.09 21200 0.004 0.1~0.2D
0.1 20700 0.005 0.1~0.2D
0.2 19100 0.010 0.1~0.2D
0.3 17000 0.015 0.1~0.2D
0.4 15900 0.020 0.1~0.2D
0.5 15300 0.025 0.2~
0.3D
0.6 14900 0.030 0.2~
0.3D
0.7 14600 0.035 0.2~
0.3D
0.8 14300 0.040 0.2~
0.3D
0.9 13400 0.045 0.2~
0.3D
1.0 12700 0.050 0.2~
0.3D
