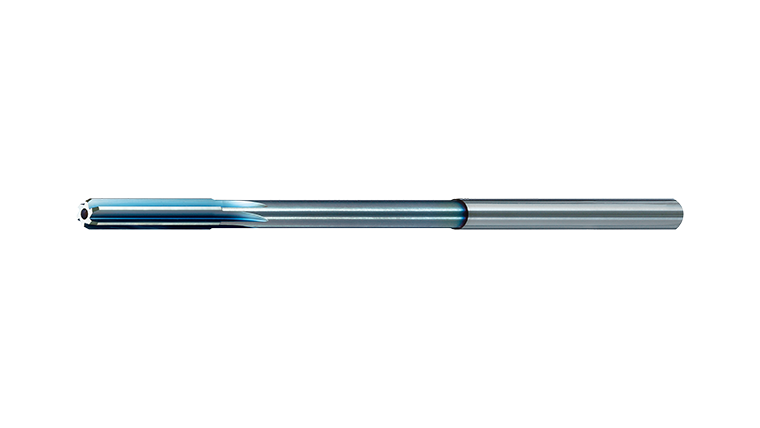

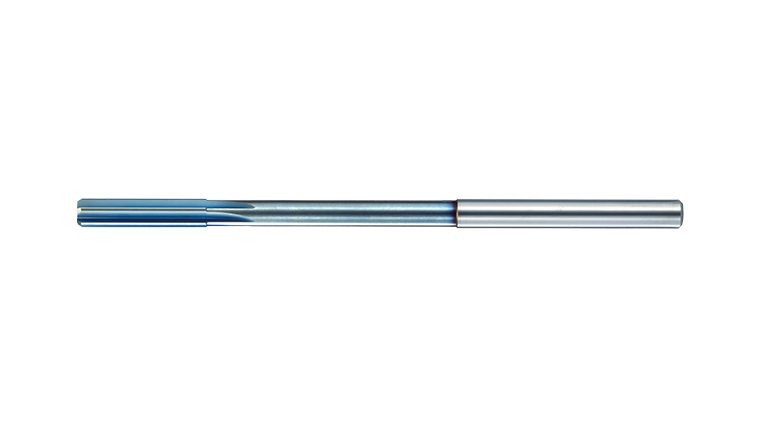

超硬DLCリーマ Aシリーズ

CA○.○○○

本製品の加工事例

超硬リーマAシリーズ

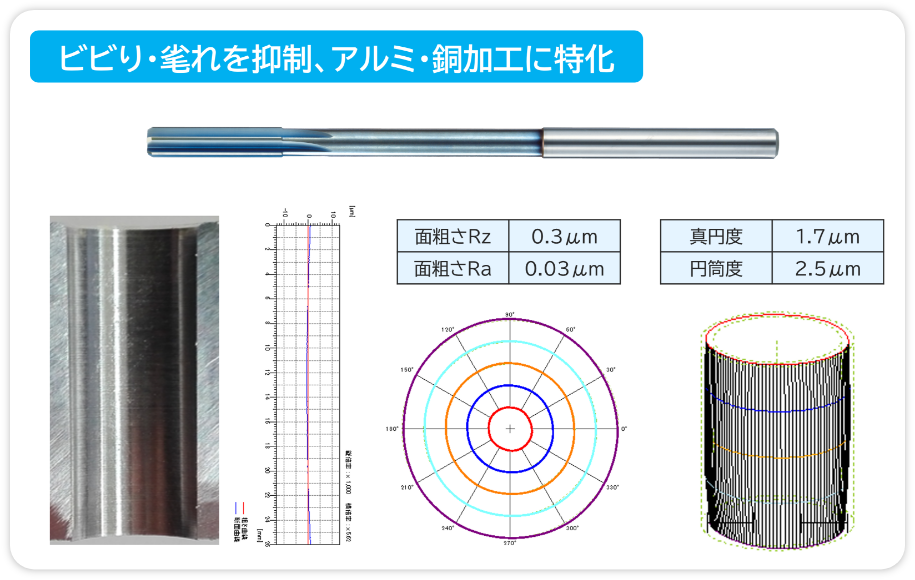

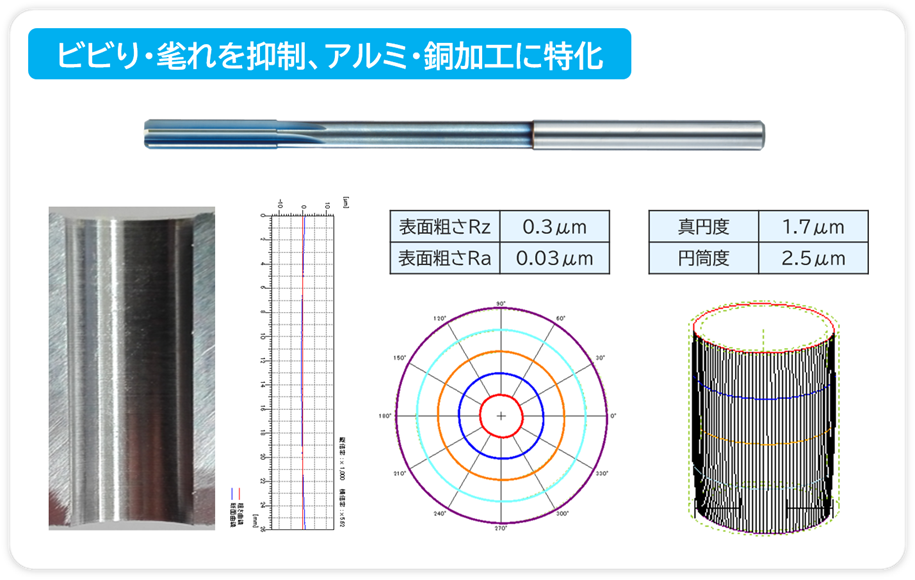

CAφ10.0のA7075加工において面粗さRa0.03μm、真円度1.7μm、円筒度2.5μmの寸法精度を実現しています。高能率条件下でも安定した品質を維持しており、アルミ合金・銅合金など非鉄金属の量産穴加工に最適です。

超硬リーマAシリーズ

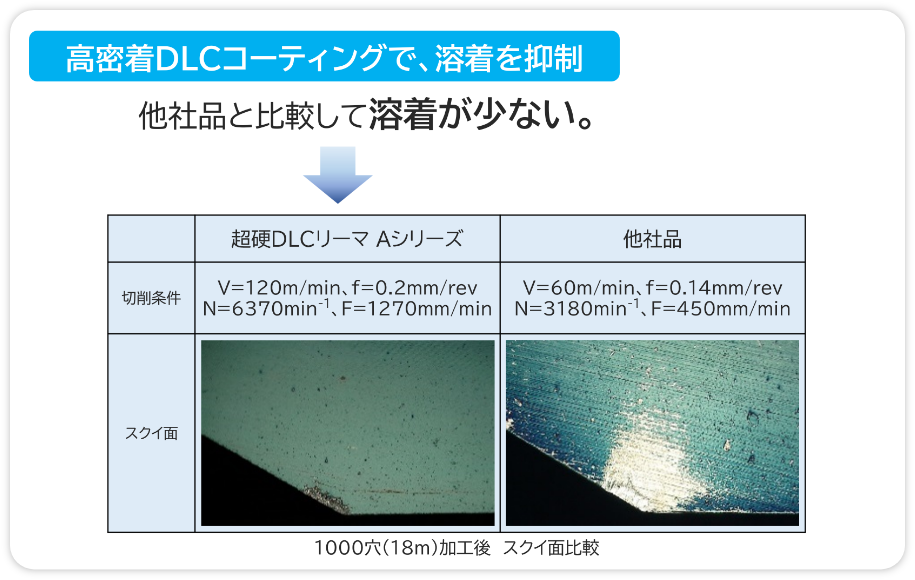

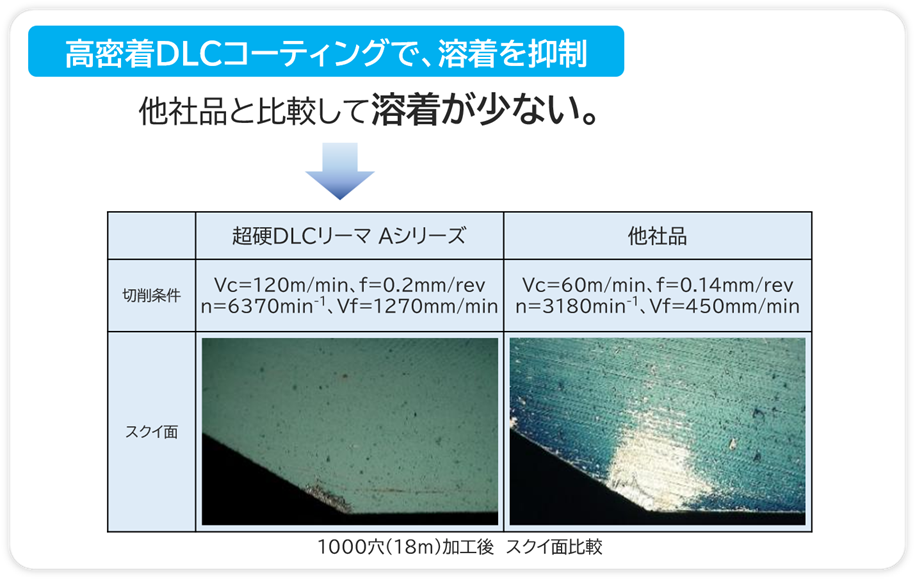

密着性の高いDLCコーティングにより、優れた耐摩耗性と低摩擦性を発揮し、アルミ合金の加工時に発生しやすい溶着を抑制します。他社品と比較しても、刃先の溶着が少なく、安定した加工精度と工具寿命を両立します。

超硬リーマAシリーズ

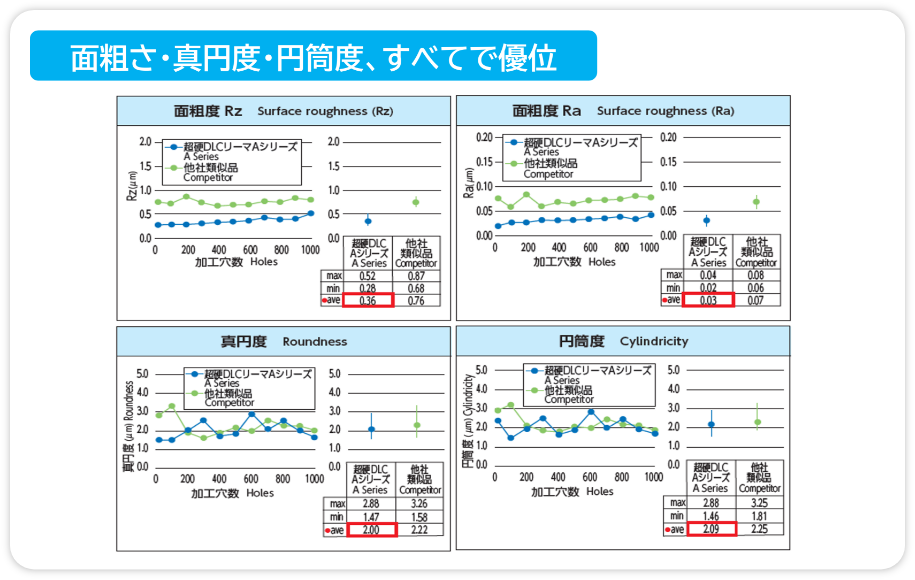

CAφ6.0のA7075加工において他社品と比較し、面粗さRz・Ra・真円度・円筒度すべての項目で優れた加工精度を実証しています。高精度・高能率・高耐久を兼ね備えたアルミ加工用リーマとして最適です。

型式・刃径φD	刃長ℓ	首下長ℓ2	全長L	シャンク径φd	食付き長B	刃数
CA 1.000~1.305	10	27	60	3.0 突出しセンタ	0.2	4
CA 1.310~1.505	10	27	60	3.0 突出しセンタ	0.3	4
CA 1.510~2.005	15	29	60	3.0 突出しセンタ	0.4	4
CA 2.010~2.905	15	29	60	3.0 突出しセンタ	0.5	4
CA 2.910~3.005	20	50	80	3.0 穴センタ	0.5	4
CA 3.010~3.505	20	50	80	4.0	0.5	4
CA 3.510~4.005	20	65	100	4.0	0.5	4
CA 4.010~4.505	25	65	100	6.0	0.5	6
CA 4.510~5.005	25	75	120	6.0	0.5	6
CA 5.010~6.005	25	75	120	6.0	0.8	6
CA 6.010~8.005	25	85	130	8.0	0.8	6
CA 8.010~10.005	30	85	130	10.0	1.0	6
CA 10.010~12.005	30	100	150	12.0	1.0	6
CA 12.010~13.595	30	100	150	14.0	1.0	8
CA 13.600~14.005	30	100	150	14.0	1.2	8
CA 14.010~16.005	30	120	180	16.0	1.2	8
CA 16.010~18.030	30	120	180	18.0	1.2	8

刃径D(φmm)	切削速度V(m/min)	送り量f(mm/rev)	リーマ代(φmm)
1	20~40	0.025~0.05	0.1
2	30~60	0.05~0.08	0.1
3	30~60	0.075~0.12	0.1
4	60~120	0.1~0.15	0.1
5	60~120	0.12~0.17	0.1
6	60~120	0.15~0.2	0.2
7	60~120	0.18~0.24	0.2
8	60~120	0.18~0.26	0.2
9	60~120	0.2~0.3	0.2
10	60~120	0.2~0.3	0.3
12	60~120	0.27~0.36	0.3
14	60~120	0.27~0.36	0.3
16	60~120	0.3~0.4	0.4
18	60~120	0.3~0.4	0.4

刃径D(φmm)	切削速度V(m/min)	送り量f(mm/rev)	リーマ代(φmm)
1	15~30	0.025~0.05	0.1
2	20~45	0.05~0.08	0.1
3	20~45	0.075~0.12	0.1
4	45~90	0.1~0.15	0.1
5	45~90	0.12~0.17	0.1
6	45~90	0.15~0.2	0.2
7	45~90	0.18~0.24	0.2
8	45~90	0.18~0.26	0.2
9	45~90	0.2~0.3	0.2
10	45~90	0.2~0.3	0.3
12	45~90	0.27~0.36	0.3
14	45~90	0.27~0.36	0.3
16	45~90	0.3~0.4	0.4
18	45~90	0.3~0.4	0.4
