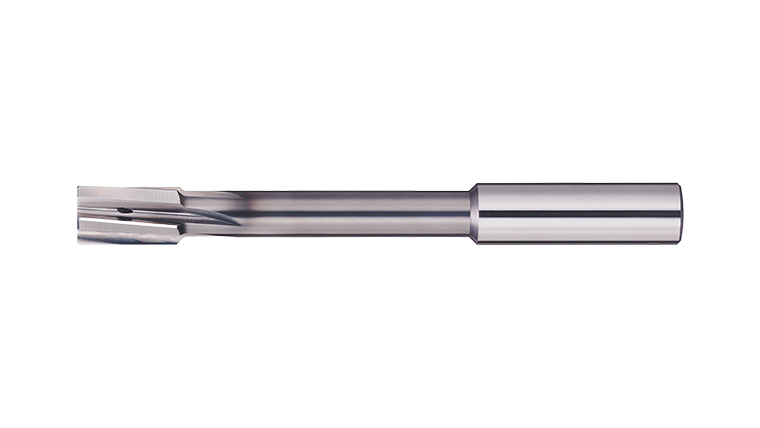

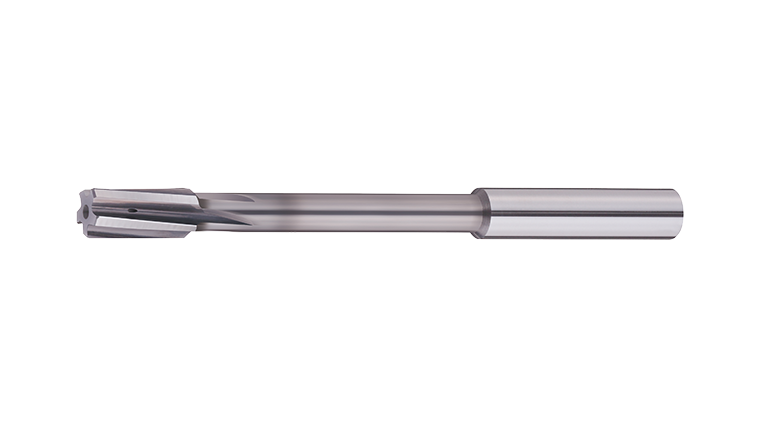

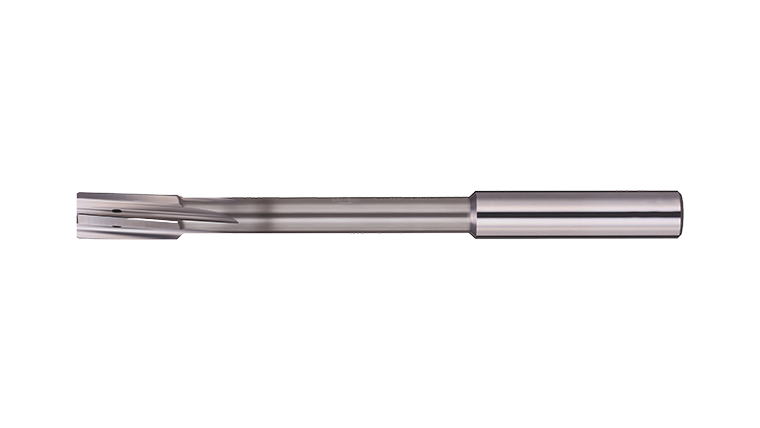

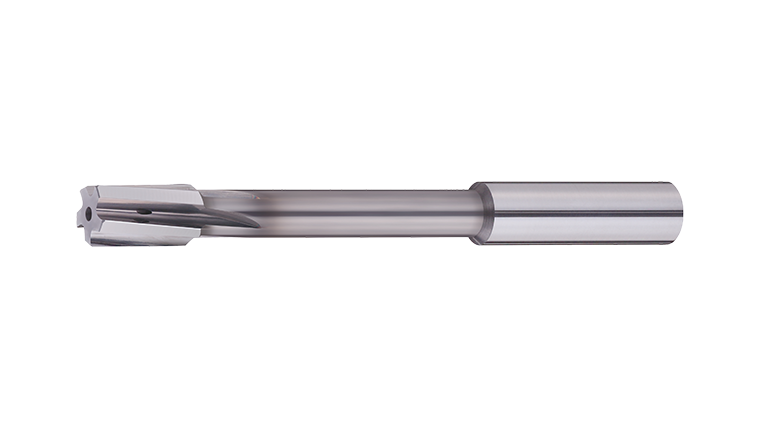

超硬ジェットリーマ

CJ○.○○○

本製品の加工事例

超硬ジェットリーマ

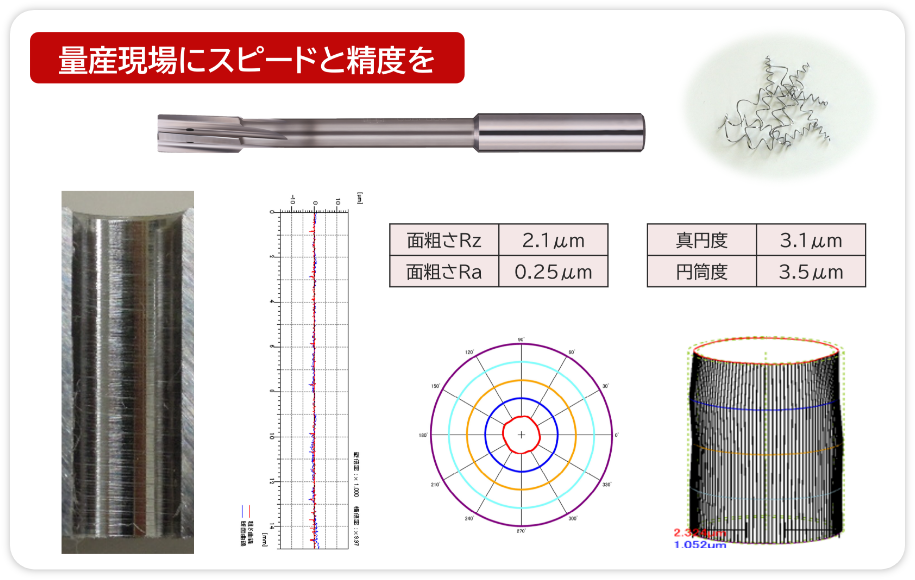

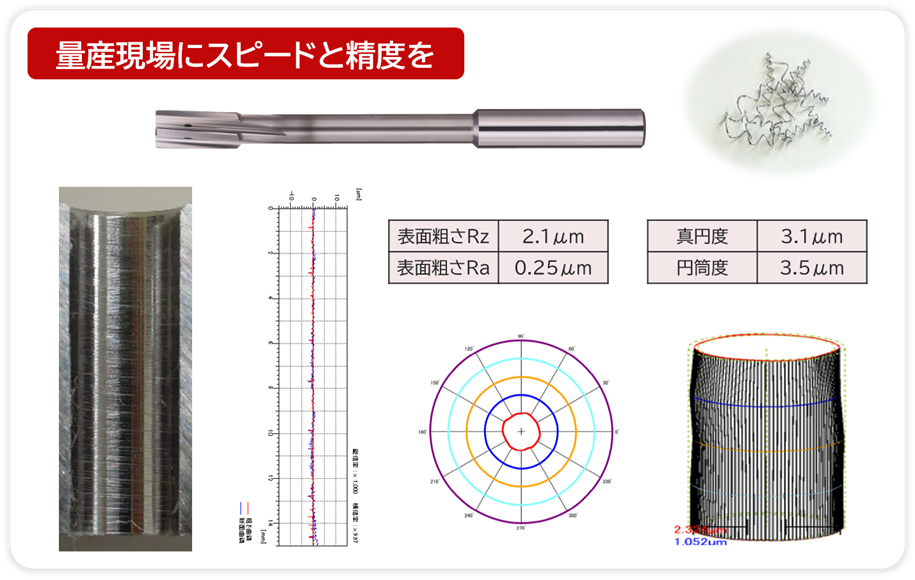

CJφ6.0のS50C加工において送り量1.0mm/revの高送りでも面粗さRa0.25μm、真円度3.1μm、円筒度3.5μmの高精度穴加工を実証しています。加工精度を維持し量産現場の生産性向上に貢献します。

超硬ジェットリーマ

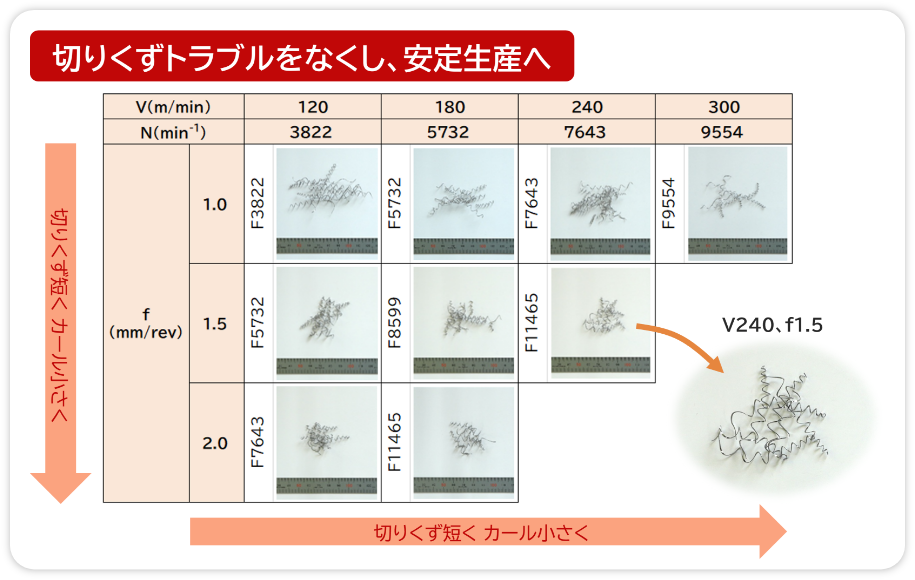

CJφ10.0は、S50C加工において安定した切りくず排出性を発揮します。切削速度や送り量を最適化することで切りくずトラブルによる機械停止や不良発生を抑制し、高能率加工の信頼性を高めます。

超硬ジェットリーマ

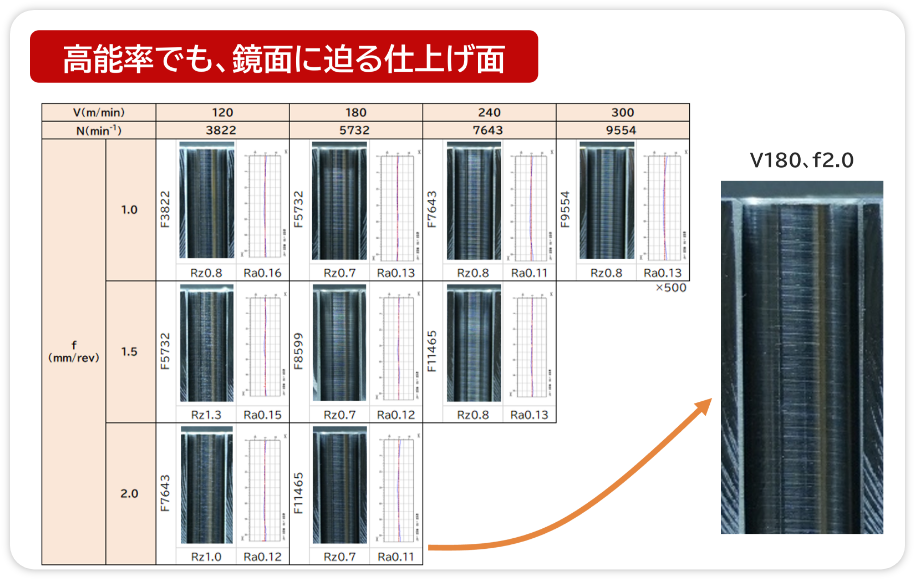

CJφ10.0のS50C加工においてRz1.3μm以下、Ra0.16μm以下の優れた面粗さを実現しています。後工程の省略や、はめ合い部品など高い摺動性が求められる穴加工に最適です。

超硬ジェットリーマ

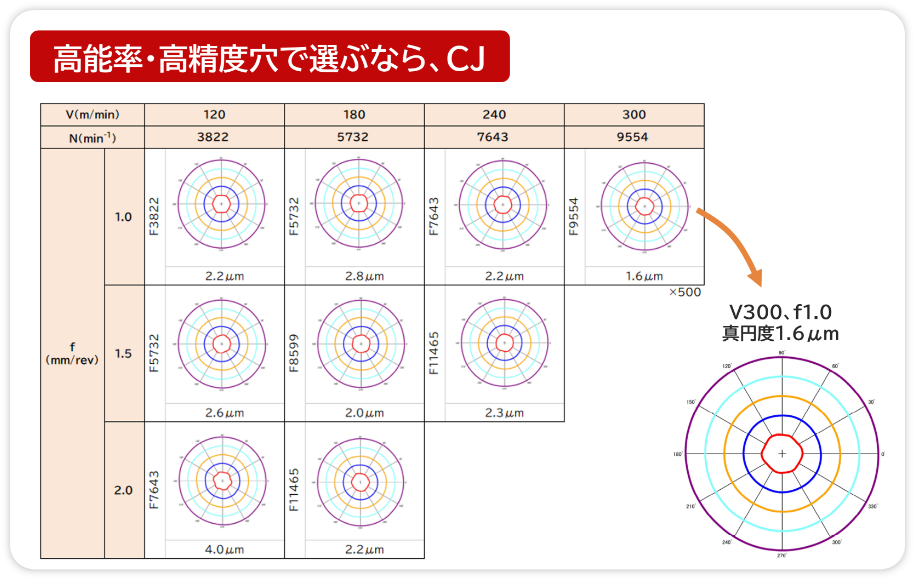

CJφ10.0のS50C加工において真円度4.0μm以下の高い精度を安定して実現しています。高能率加工条件下でも穴形状のバラつきを抑え、精度が求められる量産工程でも信頼性の高い仕上がりを提供します。

超硬ジェットリーマ

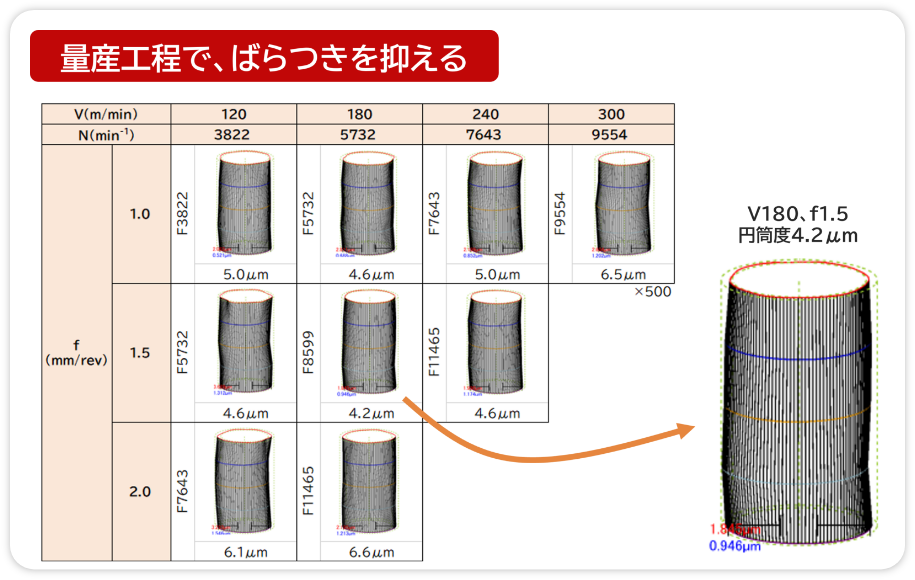

CJφ10.0のS50C加工において円筒度6.6μm以下の高精度な穴形状を安定して実現しています。寸法ばらつきや芯ずれを抑制し、精度が求められる量産工程でも信頼性の高い加工を支えます。高能率×高精度穴加工にCJをおすすめします。

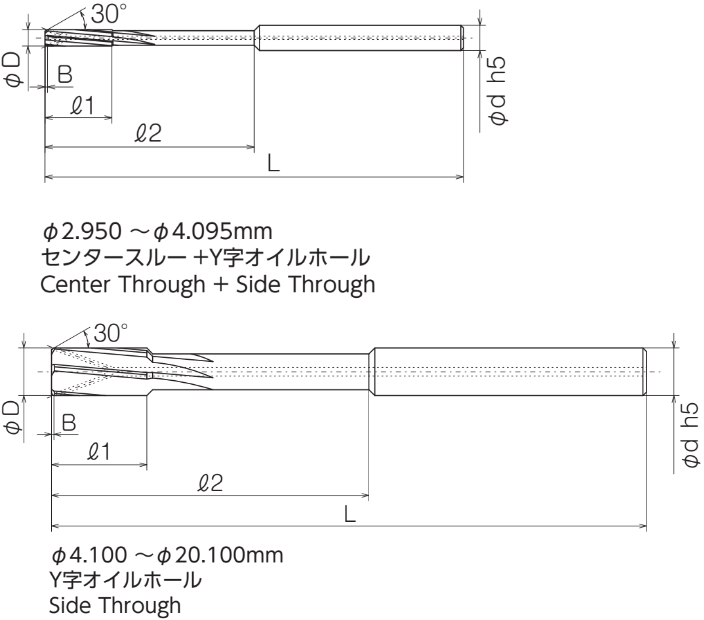

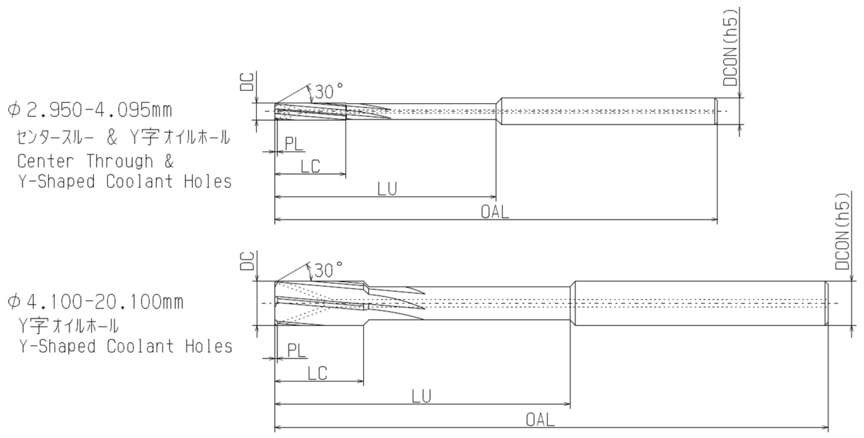

型式・刃径φD	刃長ℓ	首下長ℓ2	全長L	シャンク径φd	食付き長B	刃数	オイルホール
CJ 2.950~3.095	12	40	70	3.0	0.3	5	センタースルー +Y字
CJ 3.100~4.095	12	40	75	4.0	0.3	5	センタースルー +Y字
CJ 4.100~6.095	12	40	75	6.0	0.3	5	Y字
CJ 6.100~8.095	16	65	100	8.0	0.3	5	Y字
CJ 8.100~10.095	16	65	100	10.0	0.3	5	Y字
CJ 10.100~12.095	20	85	130	12.0	0.5	5	Y字
CJ 12.100~14.095	20	85	130	14.0	0.5	5	Y字
CJ 14.100~16.095	25	100	150	16.0	0.5	5	Y字
CJ 16.100~18.095	25	100	150	18.0	0.5	5	Y字
CJ 18.100~20.100	25	100	150	20.0	0.5	5	Y字

刃径D(φmm)	切削速度V(m/min)	送り量f(mm/rev)	リーマ代(φmm)
3	60~120	0.1~0.3	0.05
4	80~160	0.2~0.4	0.05~0.1
5	120~200	0.2~0.5	0.05~0.1
6	120~200	0.3~0.6	0.1
8	120~200	0.4~0.8	0.1~0.2
10	120~200	0.5~1.0	0.1~0.2
12	150~200	0.5~1.0	0.2
14	150~200	0.5~1.0	0.2~0.3
16	150~200	0.5~1.0	0.2~0.3
18	150~200	0.5~1.0	0.2~0.3
20	150~200	0.5~1.0	0.2~0.3

刃径D(φmm)	切削速度V(m/min)	送り量f(mm/rev)	リーマ代(φmm)
3	60~180	0.3~0.6	0.05
4	80~240	0.4~0.8	0.05~0.1
5	120~300	0.5~1.0	0.05~0.1
6	120~300	0.6~1.2	0.1
8	120~300	0.8~1.6	0.1~0.2
10	120~300	1.0~2.0	0.1~0.2
12	160~300	1.0~2.0	0.2
14	160~300	1.0~2.0	0.2~0.3
16	160~300	1.0~2.0	0.2~0.3
18	160~300	1.0~2.0	0.2~0.3
20	160~300	1.0~2.0	0.2~0.3

刃径D(φmm)	切削速度V(m/min)	送り量f(mm/rev)	リーマ代(φmm)
3	60~180	0.3~0.6	0.05
4	80~240	0.4~0.8	0.05~0.1
5	120~300	0.5~1.0	0.05~0.1
6	120~300	0.6~1.2	0.1
8	120~300	0.8~1.6	0.1~0.2
10	120~300	1.0~2.0	0.1~0.2
12	160~300	1.0~2.0	0.2
14	160~300	1.0~2.0	0.2~0.3
16	160~300	1.0~2.0	0.2~0.3
18	160~300	1.0~2.0	0.2~0.3
20	160~300	1.0~2.0	0.2~0.3

刃径D(φmm)	切削速度V(m/min)	送り量f(mm/rev)	リーマ代(φmm)
3	60~120	0.3~0.6	0.05
4	80~160	0.4~0.8	0.05~0.1
5	100~200	0.5~1.0	0.05~0.1
6	100~200	0.6~1.2	0.1
8	100~200	0.8~1.6	0.1~0.2
10	100~200	1.0~2.0	0.1~0.2
12	100~200	1.0~2.0	0.2
14	100~200	1.0~2.0	0.2~0.3
16	100~200	1.0~2.0	0.2~0.3
18	100~200	1.0~2.0	0.2~0.3
20	100~200	1.0~2.0	0.2~0.3

刃径D(φmm)	切削速度V(m/min)	送り量f(mm/rev)	リーマ代(φmm)
3	30~60	0.3~0.6	0.05
4	40~80	0.4~0.8	0.05~0.1
5	50~100	0.5~1.0	0.05~0.1
6	50~100	0.6~1.2	0.1
8	50~100	0.8~1.6	0.1~0.2
10	50~100	1.0~2.0	0.1~0.2
12	50~100	1.0~2.0	0.2
14	50~100	1.0~2.0	0.2~0.3
16	50~100	1.0~2.0	0.2~0.3
18	50~100	1.0~2.0	0.2~0.3
20	50~100	1.0~2.0	0.2~0.3

刃径D(φmm)	切削速度V(m/min)	送り量f(mm/rev)	リーマ代(φmm)
3	10~30	0.05~0.1	0.05
4	10~30	0.1~0.2	0.05~0.1
5	20~50	0.15~0.3	0.05~0.1
6	20~50	0.2~0.4	0.1
8	20~50	0.2~0.4	0.1~0.2
10	20~50	0.3~0.5	0.1~0.2
12	20~50	0.3~0.5	0.2
14	20~50	0.3~0.5	0.2~0.3
16	20~50	0.3~0.5	0.2~0.3
18	20~50	0.3~0.5	0.2~0.3
20	20~50	0.3~0.5	0.2~0.3
