超硬リーマ

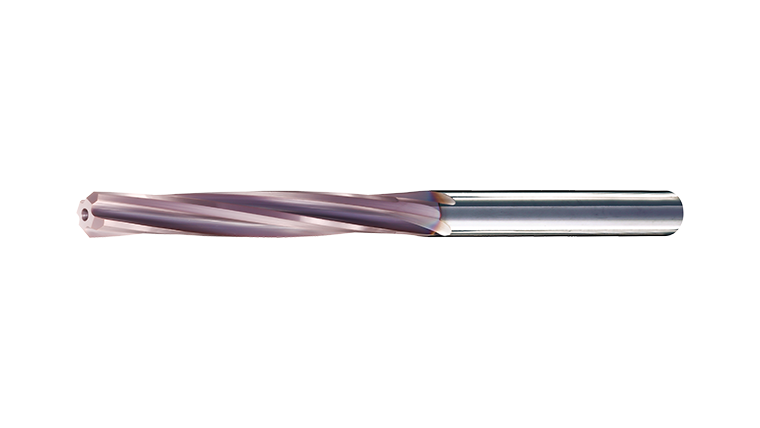

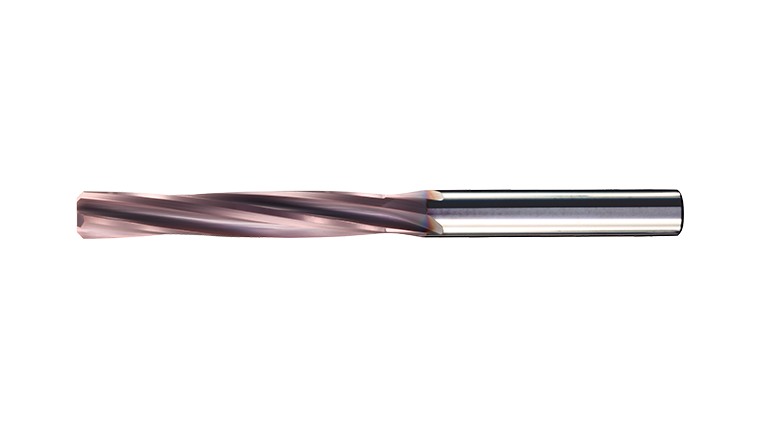

超硬リーマ Rシリーズ

CR○.○○

  • 高硬度鋼用パープルコーティングと右ネジレ刃形状により、焼入れ硬度 60HRC 前後の加工が可能。
  • 高硬度鋼に限らず、ステンレスなどの難削材にも対応可能。

本製品の加工事例

超硬リーマRシリーズ

CR加工事例 SKD11(HRC60)

  • 使用工具：ＣR6.00
  • 被削材：SＫＤ11(HRC60)
  • 切削速度：V=10m/min(N=530min-1)
  • 送り量：f=0.1mm/rev(F=53mm/min)
  • 穴深さ：12mm(2D通り穴)
  • リーマ代：φ0.2mm
  • 加工機：立型マシニングセンタ
  • 切削油剤：水溶性切削油剤

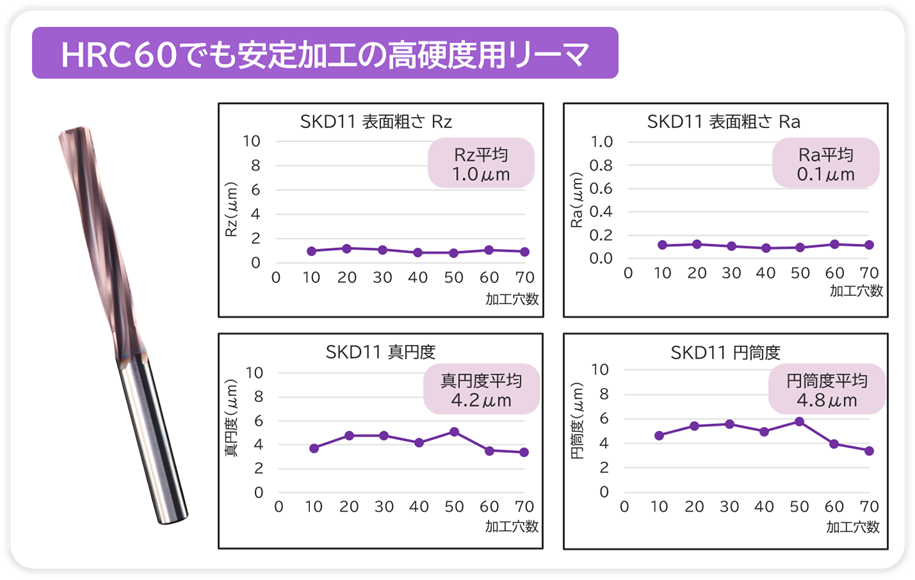

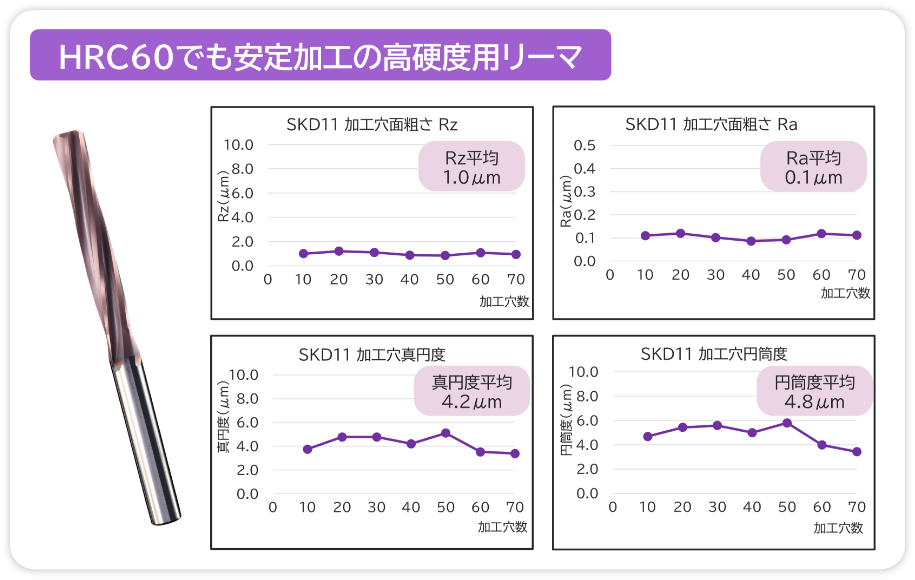

CRφ6.0のSKD11加工において面粗さRa0.1μm、真円度4.2μm、円筒度4.8μmの高精度穴を実現しています。刃先強度と耐摩耗性に優れ、高硬度材・耐熱合金加工に最適な超硬リーマです。

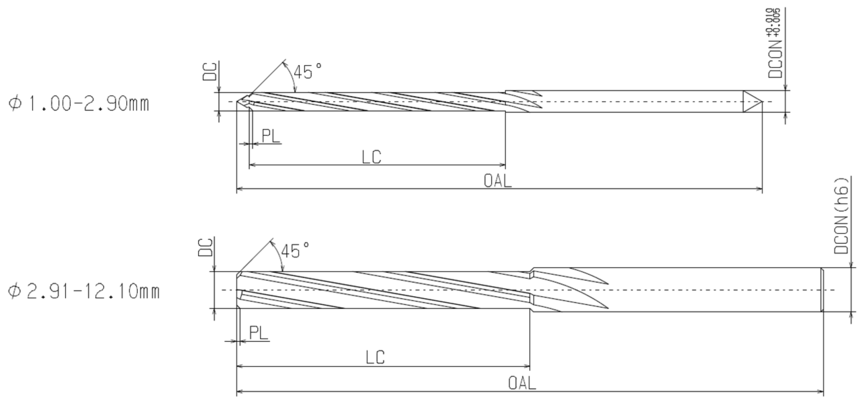

寸法表

型式・刃径φD 刃長ℓ 全長L シャンク径φd 食付き長B 刃数
CR 1.00 15 50 1.0
突出しセンタ		 0.2 4
CR 1.01~1.50 15 50 1.5
突出しセンタ		 0.2 4
CR 1.51~1.60 25 60 2.0
突出しセンタ		 0.2 4
CR 1.61~1.80 25 60 2.0
突出しセンタ		 0.3 4
CR 1.81~2.00 25 60 2.0
突出しセンタ		 0.4 4
CR 2.01~2.50 30 70 2.5
突出しセンタ		 0.5 4
CR 2.51~2.90 35 70 3.0
突出しセンタ		 0.5 4
CR 2.91~3.00 40 80 3.0
穴センタ		 0.5 4
CR 3.01~4.00 40 80 4.0 0.5 4
CR 4.01~5.00 40 80 6.0 0.5 4
CR 5.01~6.00 50 100 6.0 0.8 4
CR 6.01~8.00 50 100 8.0 0.8 4
CR 8.01~10.00 60 115 10.0 1.0 4
CR 10.01~11.00
 65 115 12.0 1.0 4
CR 11.01~12.10
 65 130 12.0 1.0 4

参考切削条件

刃径D(φmm) 切削速度V(m/min) 送り量f(mm/rev) リーマ代(φmm)
1 15~30 0.015~0.025 0.1
2 15~30 0.03~0.06 0.1
3 15~30 0.05~0.1 0.1
4 15~30 0.06~0.12 0.1
5 15~30 0.08~0.16 0.1
6 15~30 0.1~0.2 0.2
7 15~30 0.12~0.24 0.2
8 15~30 0.12~0.26 0.2
9 15~30 0.15~0.3 0.2
10 15~30 0.15~0.3 0.3
12 15~30 0.18~0.36 0.3
刃径D(φmm) 切削速度V(m/min) 送り量f(mm/rev) リーマ代(φmm)
1 10~20 0.025~0.05 0.1
2 10~20 0.05~0.08 0.1
3 10~20 0.075~0.12 0.1
4 10~20 0.1~0.15 0.1
5 10~20 0.12~0.17 0.1
6 10~20 0.15~0.2 0.2
7 10~20 0.18~0.24 0.2
8 10~20 0.18~0.26 0.2
9 10~20 0.2~0.3 0.2
10 10~20 0.2~0.3 0.3
12 10~20 0.27~0.36 0.3
刃径D(φmm) 切削速度V(m/min) 送り量f(mm/rev) リーマ代(φmm)
1 10~20 0.01~0.025 0.05
2 10~20 0.017~0.05 0.08
3 10~20 0.025~0.075 0.1
4 10~20 0.03~0.1 0.1
5 10~20 0.04~0.12 0.1
6 10~20 0.05~0.15 0.1
7 10~20 0.06~0.18 0.1
8 10~20 0.06~0.18 0.1
9 10~20 0.07~0.2 0.1
10 10~20 0.07~0.2 0.2
12 10~20 0.09~0.27 0.2
刃径D(φmm) 切削速度V(m/min) 送り量f(mm/rev) リーマ代(φmm)
1 9~18 0.01~0.025 0.05
2 9~18 0.017~0.05 0.08
3 9~18 0.025~0.075 0.1
4 9~18 0.03~0.1 0.1
5 9~18 0.04~0.12 0.1
6 9~18 0.05~0.15 0.1
7 9~18 0.06~0.18 0.1
8 9~18 0.06~0.18 0.1
9 9~18 0.07~0.2 0.1
10 9~18 0.07~0.2 0.2
12 9~18 0.09~0.27 0.2
刃径D(φmm) 切削速度V(m/min) 送り量f(mm/rev) リーマ代(φmm)
1 6~12 0.01~0.025 0.05
2 6~12 0.017~0.05 0.08
3 6~12 0.025~0.075 0.1
4 6~12 0.03~0.1 0.1
5 6~12 0.04~0.12 0.1
6 6~12 0.05~0.15 0.1
7 6~12 0.06~0.18 0.1
8 6~12 0.06~0.18 0.1
9 6~12 0.07~0.2 0.1
10 6~12 0.07~0.2 0.2
12 6~12 0.09~0.27 0.2
