サーメットリーマ

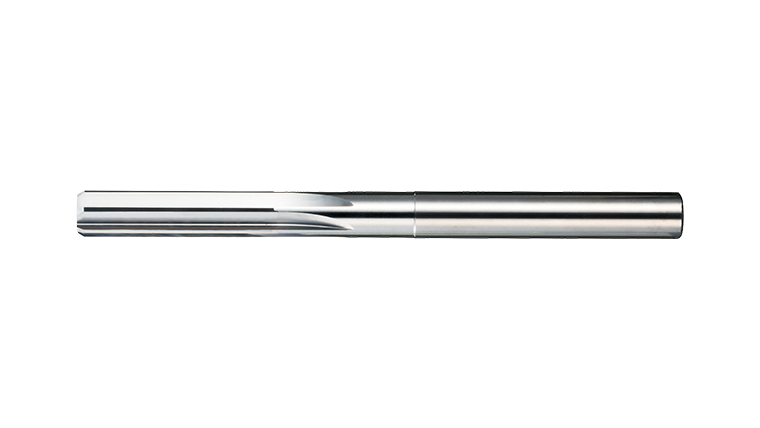

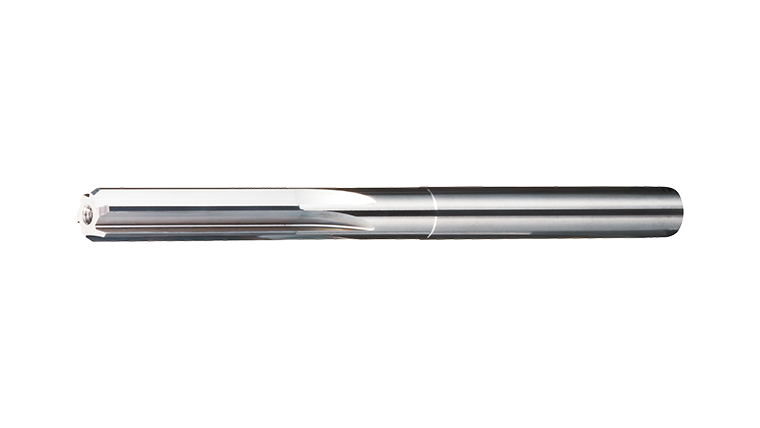

サーメットリーマSD

SD○.○○○

  • 耐摩耗性・耐溶着性に優れたサーメット材を採用。ステンレス加工に特化し、抜群の表面粗さを実現！
  • ステンレス加工において、加工能率は超硬の約2.5 倍。

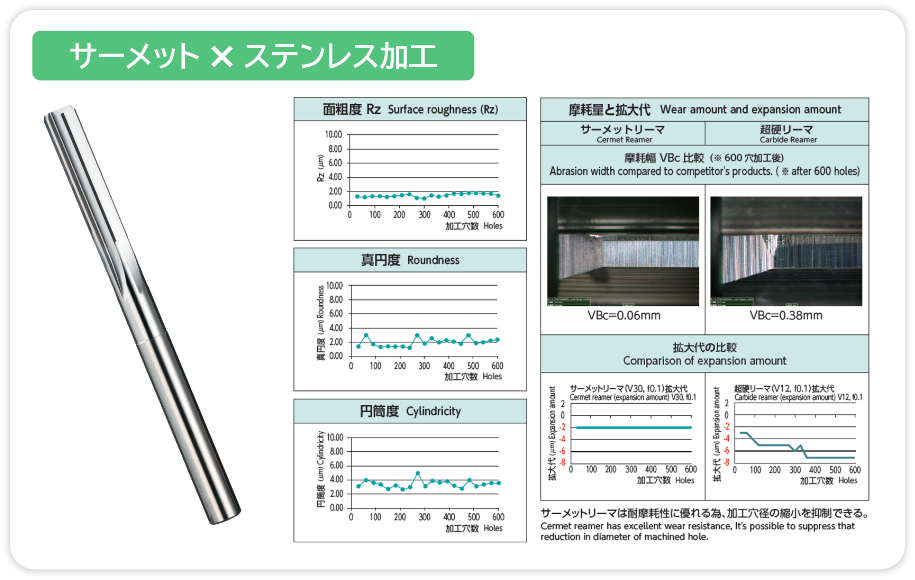

本製品の加工事例

サーメットリーマ

SD加工事例 SUS304

  • 被削材：SUS304
  • 穴深さ：18mm(3D通り穴)
  • リーマ代：φ0.2mm
  • 加工機：立形マシニングセンタ
  • 切削油剤：不水溶性切削油剤
  • 使用工具：SD6.000
  • 切削速度：Vc=30m/min(n=1,590min-1)
  • 送り量：f=0.1mm/rev(Vf=159mm/min)
  • 使用工具：超硬リーマ6.000
  • 切削速度：Vc=12m/min(n=640min-1)
  • 送り量：f=0.1mm/rev(Vf=64mm/min)

SDφ6.0のSUS304加工において、超硬リーマと比較し、摩耗量を1/6以下に抑制しています。サーメット材の優れた耐摩耗性により、ステンレス加工でも高寿命・安定品質を実現します。表面粗さ・真円度・円筒度も安定し、トラブルを防ぎます。

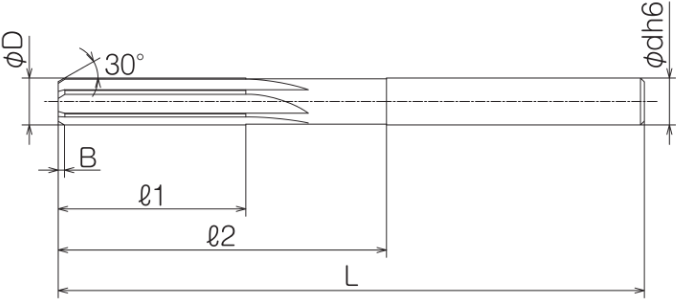

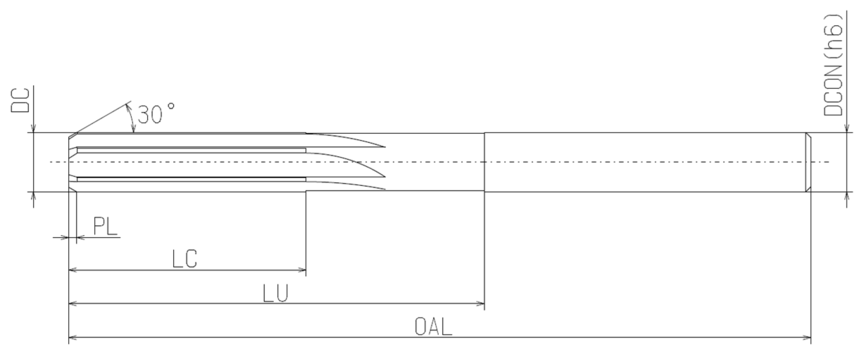

寸法表

型式・刃径DC 食付き長PL 刃長LC 首下長LU 全長OAL シャンク径DCON 刃数ZEFP
SD 2.900~3.095 0.5 12 25 65 3.0 4
SD 3.100~3.505 0.5 16 29 65 3.5 4
SD 3.510~4.095 0.5 16 29 65 4.0 4
SD 4.100~4.505 0.5 20 35 75 4.5 6
SD 4.510~5.095 0.5 20 35 75 5.0 6
SD 5.100~5.505 0.8 24 42 75 5.5 6
SD 5.510~6.095 0.8 24 42 75 6.0 6
SD 6.100~6.505 0.8 24 48 85 6.5 6
SD 6.510~7.095 0.8 24 48 85 7.0 6
SD 7.100~7.505 0.8 24 48 85 7.5 6
SD 7.510~8.095 0.8 24 48 85 8.0 6
SD 8.100~8.505 1.0 28 55 95 8.5 6
SD 8.510~9.095 1.0 28 55 95 9.0 6
SD 9.100~9.505 1.0 28 55 95 9.5 6
SD 9.510~10.05 1.0 28 55 95 10.0 6

参考切削条件

刃径DC(mm) 切削速度Vc(m/min) 送り量f(mm/rev) リーマ代(φmm)
3 20~30 0.05~0.1 0.1以下
4 20~30 0.06~0.12 0.1以下
5 20~30 0.08~0.16 0.1以下
6 20~30 0.1~0.2 0.1
7 20~30 0.12~0.24 0.1
8 20~30 0.12~0.26 0.1
9 20~30 0.15~0.3 0.1
10 20~30 0.15~0.3 0.1
刃径DC(mm) 切削速度Vc(m/min) 送り量f(mm/rev) リーマ代(φmm)
3 25~35 0.05~0.1 0.1以下
4 25~35 0.06~0.12 0.1以下
5 25~35 0.08~0.16 0.1以下
6 25~35 0.1~0.2 0.1
7 25~35 0.12~0.24 0.1
8 25~35 0.12~0.26 0.1
9 25~35 0.15~0.3 0.1
10 25~35 0.15~0.3 0.1
刃径DC(mm) 切削速度Vc(m/min) 送り量f(mm/rev) リーマ代(φmm)
3 25~35 0.05~0.1 0.1以下
4 25~35 0.06~0.12 0.1以下
5 25~35 0.08~0.16 0.1以下
6 25~35 0.1~0.2 0.1
7 25~35 0.12~0.24 0.1
8 25~35 0.12~0.26 0.1
9 25~35 0.15~0.3 0.1
10 25~35 0.15~0.3 0.1
