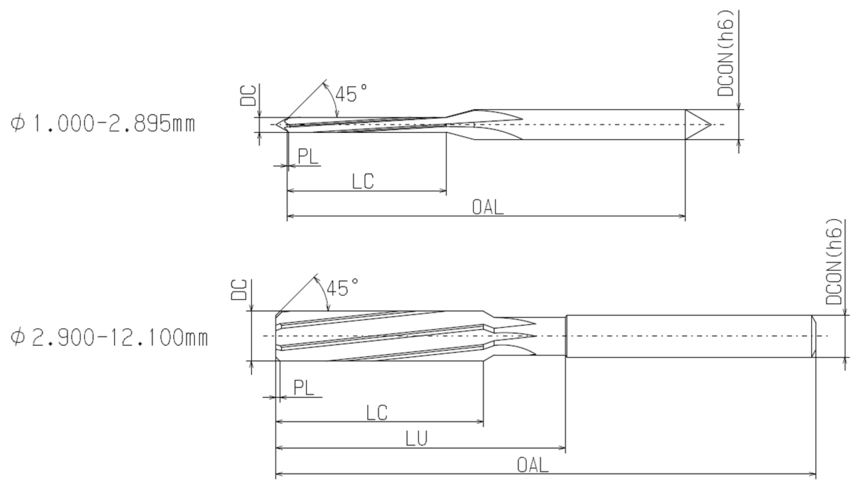

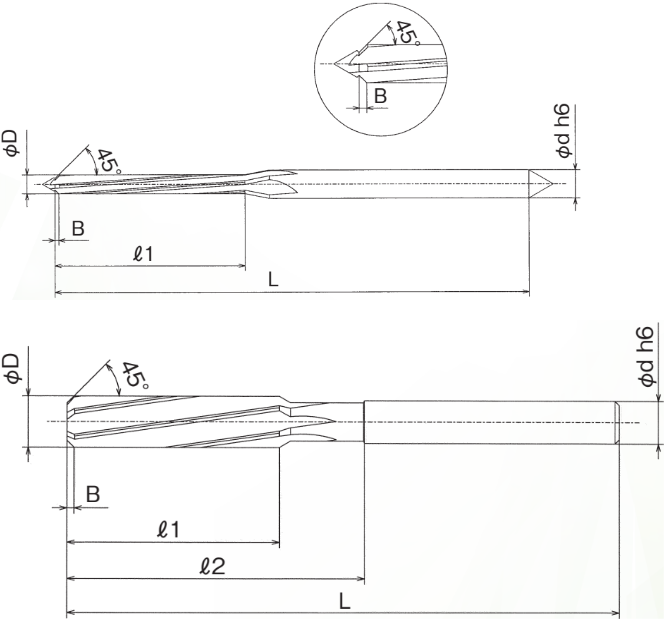

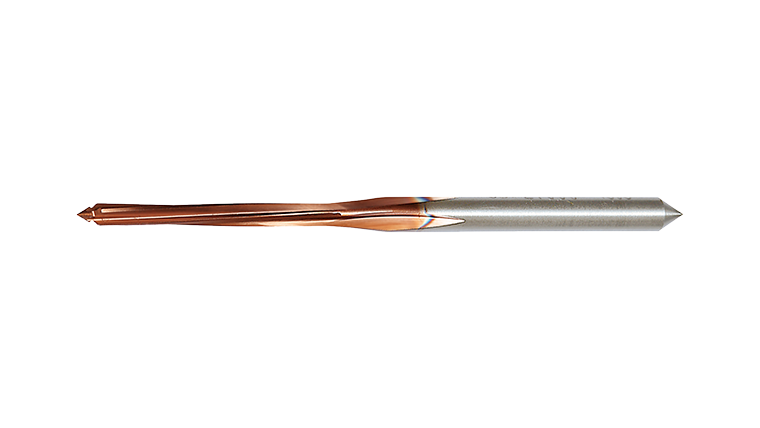

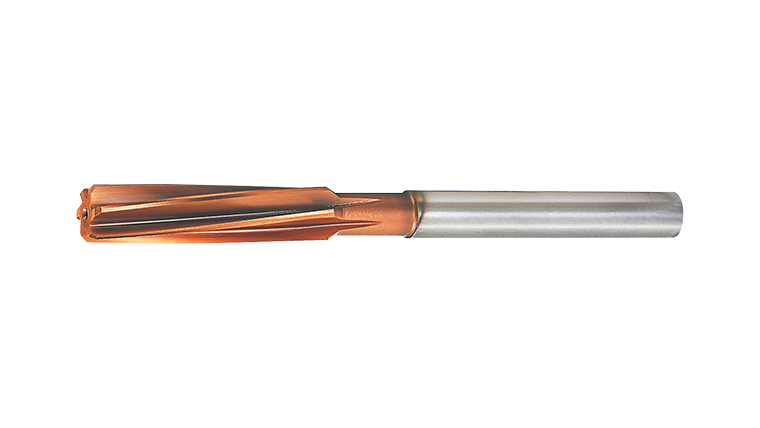

寸法表

HB 1.000～12.100/0.005mmとび 刃径公差(+0.005/0)

型式・刃径φD	刃長ℓ1	首下長ℓ2	全長L	シャンク径φd	食付き長B	刃数
HB 1.000~1.100	12	-	40	3.0 突出しセンタ	0.2	4
HB 1.105~1.600	16	-	40	3.0 突出しセンタ	0.2	4
HB 1.605~2.100	20	-	50	3.0 突出しセンタ	0.3	4
HB 2.105~2.895	20	-	60	3.0 突出しセンタ	0.3	4
HB 2.900~4.100	20	30	60	3.0 穴センタ	0.4	6
HB 4.105~5.600	25	35	65	4.0	0.5	6
HB 5.605~6.600	25	35	65	5.0	0.5	6
HB 6.605~8.600	25	40	70	6.0	0.5	6
HB 8.605~10.600	25	40	70	8.0	0.5	6
HB 10.605~12.100	30	45	80	10.0	0.5	6

参考切削条件

P：軟鋼 SS

刃径D(φmm)	切削速度V(m/min)	送り量f(mm/rev)	リーマ代(φmm)
1	10~25	~0.01	0.05
2	10~25	~0.017	0.08
3	10~25	~0.025	0.1
4	10~25	~0.03	0.1
5	10~25	~0.04	0.1
6	10~25	~0.05	0.1
7	10~25	~0.06	0.1
8	10~25	~0.06	0.1
9	10~25	~0.07	0.1
10	10~25	~0.07	0.2
12	10~25	~0.09	0.2

P：炭素鋼 SxxC

刃径D(φmm)	切削速度V(m/min)	送り量f(mm/rev)	リーマ代(φmm)
1	6~20	0.015~0.025	0.1
2	6~20	0.03~0.06	0.1
3	6~20	0.05~0.1	0.1
4	6~20	0.06~0.12	0.1
5	6~20	0.08~0.16	0.1
6	6~20	0.1~0.2	0.2
7	6~20	0.12~0.24	0.2
8	6~20	0.12~0.26	0.2
9	6~20	0.15~0.3	0.2
10	6~20	0.15~0.3	0.3
12	6~20	0.18~0.36	0.3

P：合金鋼 SCM/SUJ

刃径D(φmm)	切削速度V(m/min)	送り量f(mm/rev)	リーマ代(φmm)
1	6~20	~0.01	0.05
2	6~20	~0.017	0.08
3	6~20	~0.025	0.1
4	6~20	~0.03	0.1
5	6~20	~0.04	0.1
6	6~20	~0.05	0.1
7	6~20	~0.06	0.1
8	6~20	~0.06	0.1
9	6~20	~0.07	0.1
10	6~20	~0.07	0.2
12	6~20	~0.09	0.2

P：工具鋼 SKH/SKD

刃径D(φmm)	切削速度V(m/min)	送り量f(mm/rev)	リーマ代(φmm)
1	5~10	0.015~0.025	0.1
2	5~10	0.03~0.06	0.1
3	5~10	0.05~0.1	0.1
4	5~10	0.06~0.12	0.1
5	5~10	0.08~0.16	0.1
6	5~10	0.1~0.2	0.2
7	5~10	0.12~0.24	0.2
8	5~10	0.12~0.26	0.2
9	5~10	0.15~0.3	0.2
10	5~10	0.15~0.3	0.3
12	5~10	0.18~0.36	0.3

M：ステンレス鋼 SUS

刃径D(φmm)	切削速度V(m/min)	送り量f(mm/rev)	リーマ代(φmm)
1	5~10	0.025~0.05	0.1
2	5~10	0.05~0.08	0.1
3	5~10	0.075~0.12	0.1
4	5~10	0.1~0.15	0.1
5	5~10	0.12~0.17	0.1
6	5~10	0.15~0.2	0.2
7	5~10	0.18~0.24	0.2
8	5~10	0.18~0.26	0.2
9	5~10	0.2~0.3	0.2
10	5~10	0.2~0.3	0.3
12	5~10	0.27~0.36	0.3

K：鋳鉄 FC/FCD

刃径D(φmm)	切削速度V(m/min)	送り量f(mm/rev)	リーマ代(φmm)
1	6~15	0.015~0.025	0.1
2	6~15	0.03~0.05	0.1
3	6~15	0.05~0.075	0.1
4	6~15	0.06~0.1	0.1
5	6~15	0.08~0.12	0.1
6	6~15	0.1~0.15	0.2
7	6~15	0.12~0.18	0.2
8	6~15	0.12~0.18	0.2
9	6~15	0.15~0.2	0.2
10	6~15	0.15~0.2	0.3
12	6~15	0.18~0.27	0.3

N：アルミニウム Al

刃径D(φmm)	切削速度V(m/min)	送り量f(mm/rev)	リーマ代(φmm)
1	10~30	0.025~0.05	0.1
2	10~30	0.05~0.08	0.1
3	10~30	0.075~0.12	0.1
4	10~30	0.1~0.15	0.1
5	10~30	0.12~0.17	0.1
6	10~30	0.15~0.2	0.2
7	10~30	0.18~0.24	0.2
8	10~30	0.18~0.26	0.2
9	10~30	0.2~0.3	0.2
10	10~30	0.2~0.3	0.3
12	10~30	0.27~0.36	0.3

N：銅 Cu

刃径D(φmm)	切削速度V(m/min)	送り量f(mm/rev)	リーマ代(φmm)
1	8~23	0.025~0.05	0.1
2	8~23	0.05~0.08	0.1
3	8~23	0.075~0.12	0.1
4	8~23	0.1~0.15	0.1
5	8~23	0.12~0.17	0.1
6	8~23	0.15~0.2	0.2
7	8~23	0.18~0.24	0.2
8	8~23	0.18~0.26	0.2
9	8~23	0.2~0.3	0.2
10	8~23	0.2~0.3	0.3
12	8~23	0.27~0.36	0.3

H：調質鋼 ～40HRC

刃径D(φmm)	切削速度V(m/min)	送り量f(mm/rev)	リーマ代(φmm)
1	5~10	0.015~0.025	0.1
2	5~10	0.03~0.06	0.1
3	5~10	0.05~0.1	0.1
4	5~10	0.06~0.12	0.1
5	5~10	0.08~0.16	0.1
6	5~10	0.1~0.2	0.2
7	5~10	0.12~0.24	0.2
8	5~10	0.12~0.26	0.2
9	5~10	0.15~0.3	0.2
10	5~10	0.15~0.3	0.3
12	5~10	0.18~0.36	0.3
