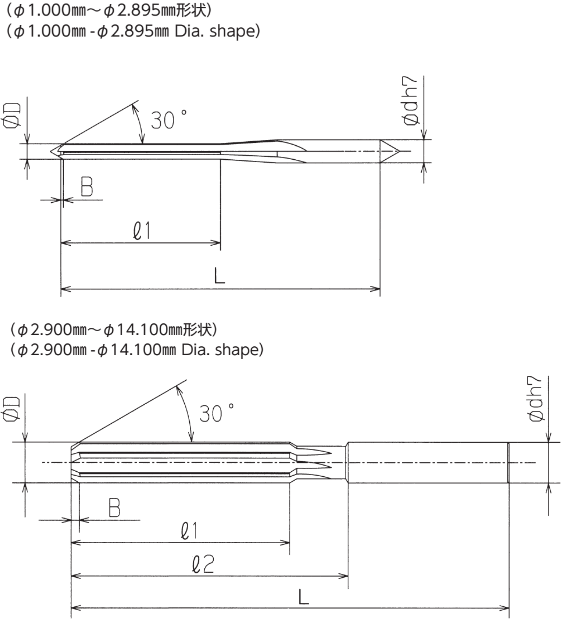

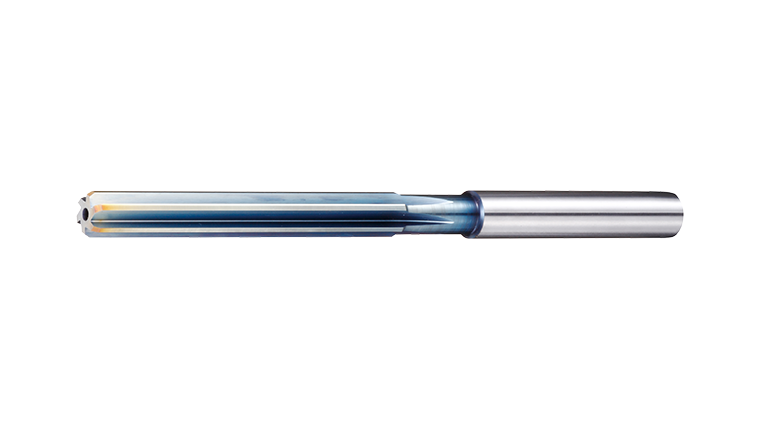

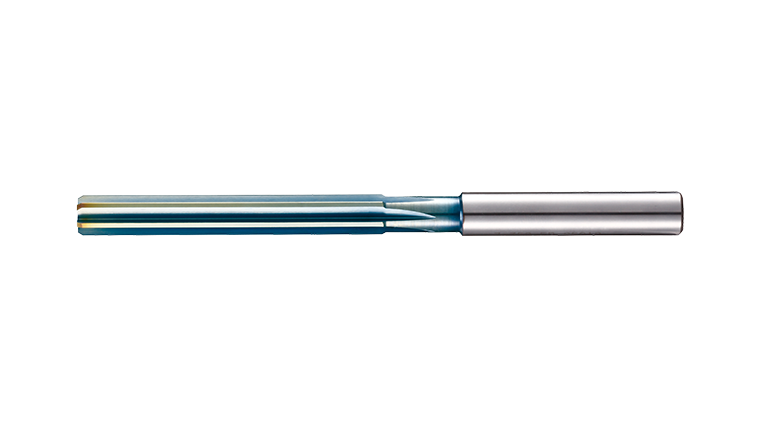

寸法表

HD 1.000～14.100/0.005mmとび 刃径公差(+0.005/0)

型式・刃径φD	刃長ℓ1	首下長ℓ2	全長L	シャンク径φd	食付き長B	刃数
HD 1.000~1.495	20	-	40	3.0 突出しセンタ	0.5	4
HD 1.500~1.695	22	-	45	3.0 突出しセンタ	0.5	4
HD 1.700~1.895	25	-	50	3.0 突出しセンタ	0.5	4
HD 1.900~2.395	30	-	60	3.0 突出しセンタ	0.5	4
HD 2.400~2.895	35	-	65	3.0 突出しセンタ	0.5	4
HD 2.900~3.000	40	50	70	3.0 穴センタ	0.5	6
HD 3.005~3.500	40	50	75	4.0	0.5	6
HD 3.505~4.000	40	50	80	4.0	0.5	6
HD 4.005~4.500	45	55	85	6.0	0.5	6
HD 4.505~5.000	45	55	90	6.0	0.5	6
HD 5.005~5.500	45	60	95	6.0	0.8	6
HD 5.505~6.000	50	65	100	6.0	0.8	6
HD 6.005~6.500	50	65	100	8.0	0.8	6
HD 6.505~7.000	55	70	105	8.0	0.8	6
HD 7.005~7.500	55	70	110	8.0	0.8	6
HD 7.505~8.000	60	75	115	8.0	0.8	6
HD 8.005~8.500	60	75	120	10.0	1.0	6
HD 8.505~9.500	65	80	125	10.0	1.0	6
HD 9.505~10.000	70	85	130	10.0	1.0	6
HD 10.005~10.500	70	85	135	12.0	1.0	6
HD 10.505~11.000	75	90	140	12.0	1.0	6
HD 11.005~11.500	75	95	145	12.0	1.0	6
HD 11.505~12.000	75	95	150	12.0	1.0	6
HD 12.005~12.500	80	100	155	16.0	1.0	6
HD 12.505~13.000	80	100	160	16.0	1.0	8
HD 13.005~14.100	85	105	165	16.0	1.0	8

参考切削条件

N：アルミニウム Al

刃径D(φmm)	切削速度V(m/min)	送り量f(mm/rev)	リーマ代(φmm)
1	15~30	0.025~0.05	0.1
2	15~30	0.05~0.08	0.1
3	15~30	0.075~0.12	0.1
4	15~30	0.1~0.15	0.1
5	15~30	0.12~0.17	0.1
6	15~30	0.15~0.2	0.2
7	15~30	0.18~0.24	0.2
8	15~30	0.18~0.26	0.2
9	15~30	0.2~0.3	0.2
10	15~30	0.2~0.3	0.3
12	15~30	0.27~0.36	0.3
14	15~30	0.27~0.36	0.3

N：銅 Cu

刃径D(φmm)	切削速度V(m/min)	送り量f(mm/rev)	リーマ代(φmm)
1	10~23	0.025~0.05	0.1
2	10~23	0.05~0.08	0.1
3	10~23	0.075~0.12	0.1
4	10~23	0.1~0.15	0.1
5	10~23	0.12~0.17	0.1
6	10~23	0.15~0.2	0.2
7	10~23	0.18~0.24	0.2
8	10~23	0.18~0.26	0.2
9	10~23	0.2~0.3	0.2
10	10~23	0.2~0.3	0.3
12	10~23	0.27~0.36	0.3
14	10~23	0.27~0.36	0.3
