F.P.ゴールドリーマストレート刃

HG○.○○○（ストレート刃）

本製品の加工事例

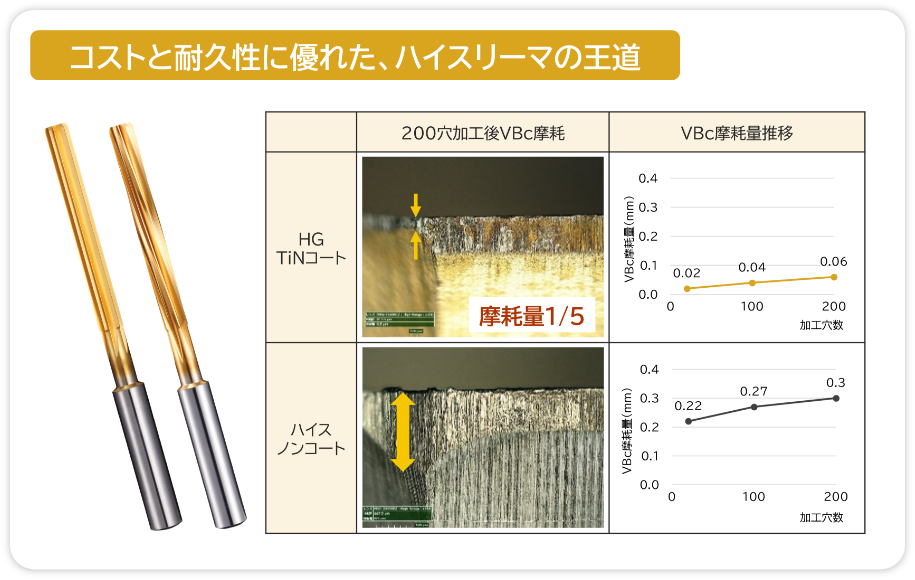

F.P.ゴールドリーマ

HGφ6.0のSUS304加工においてノンコート比で摩耗量を1/5に抑制しており、TiNコーティングにより工具寿命が大幅に向上します。コストを重視する現場においても、妥協のない高耐久な穴あけ加工を可能にします。

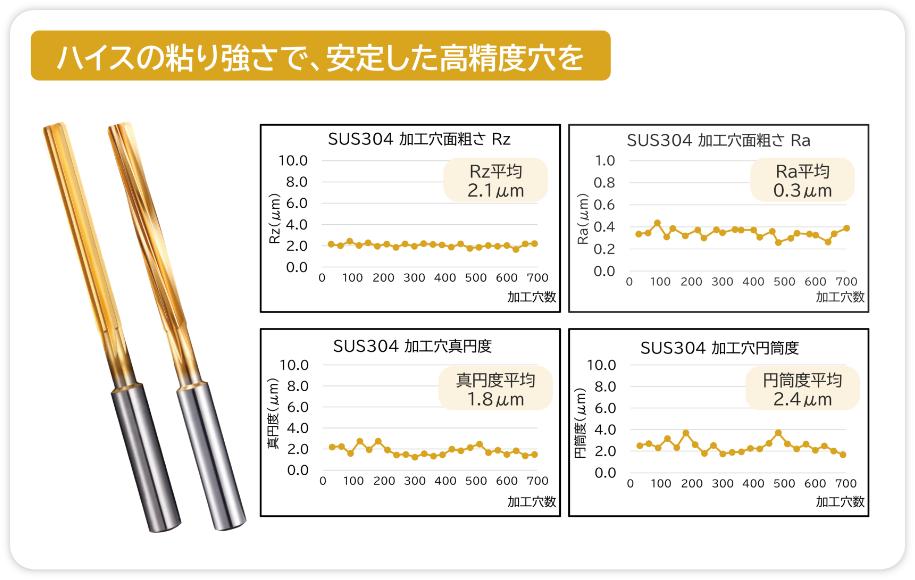

F.P.ゴールドリーマ

HGφ6.0のSUS304加工において表面粗さRa0.3μm、真円度1.8μm、円筒度2.4μmの高精度穴を実現しています。欠けに強いハイスの強みを活かし、安定した品質を提供します。コスパと加工精度のバランスが求められる現場に最適な一手であり、幅広い被削材に対応しています。

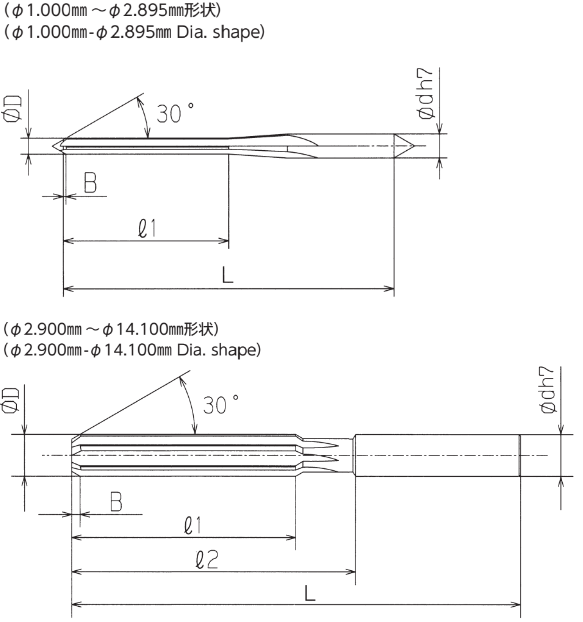

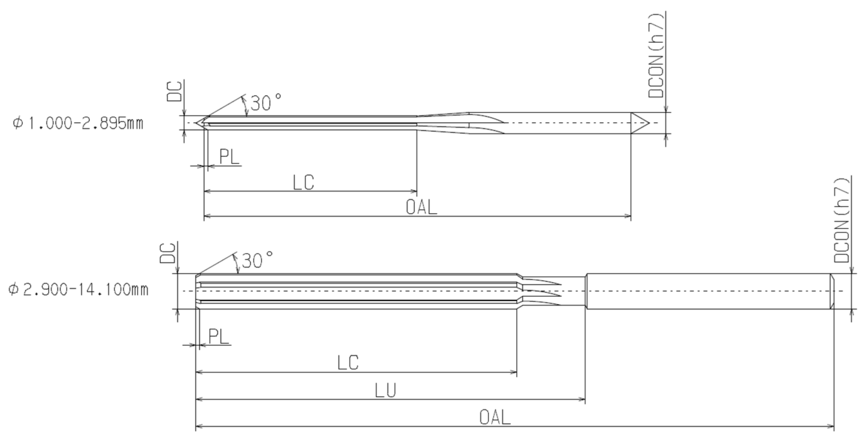

型式・刃径DC	食付き長PL	刃長LC	首下長LU	全長OAL	シャンク径DCON	刃数ZEFP
HG 1.000~1.495	0.5	20	-	40	3.0	4
HG 1.500~1.695	0.5	22	-	45	3.0	4
HG 1.700~1.895	0.5	25	-	50	3.0	4
HG 1.900~2.395	0.5	30	-	60	3.0	4
HG 2.400~2.895 ↑凸センタ	0.5	35	-	65	3.0	4
HG 2.900~3.000 ↓穴センタ	0.5	40	50	70	3.0	6
HG 3.005~3.500	0.5	40	50	75	4.0	6
HG 3.505~4.000	0.5	40	50	80	4.0	6
HG 4.005~4.500	0.5	45	55	85	6.0	6
HG 4.505~5.000	0.5	45	55	90	6.0	6
HG 5.005~5.500	0.8	45	60	95	6.0	6
HG 5.505~6.000	0.8	50	65	100	6.0	6
HG 6.005~6.500	0.8	50	65	100	8.0	6
HG 6.505~7.000	0.8	55	70	105	8.0	6
HG 7.005~7.500	0.8	55	70	110	8.0	6
HG 7.505~8.000	0.8	60	75	115	8.0	6
HG 8.005~8.500	1.0	60	75	120	10.0	6
HG 8.505~9.500	1.0	65	80	125	10.0	6
HG 9.505~10.000	1.0	70	85	130	10.0	6
HG 10.005~10.500	1.0	70	85	135	12.0	6
HG 10.505~11.000	1.0	75	90	140	12.0	6
HG 11.005~11.500	1.0	75	95	145	12.0	6
HG 11.505~12.000	1.0	75	95	150	12.0	6
HG 12.005~12.500	1.0	80	100	155	16.0	6
HG 12.505~13.000	1.0	80	100	160	16.0	8
HG 13.005~14.100	1.0	85	105	165	16.0	8

刃径DC(mm)	切削速度Vc(m/min)	送り量f(mm/rev)	リーマ代(φmm)
1	10~25	~0.01	0.05
2	10~25	~0.017	0.08
3	10~25	~0.025	0.1
4	10~25	~0.03	0.1
5	10~25	~0.04	0.1
6	10~25	~0.05	0.1
7	10~25	~0.06	0.1
8	10~25	~0.06	0.1
9	10~25	~0.07	0.1
10	10~25	~0.07	0.2
12	10~25	~0.09	0.2
14	10~25	~0.09	0.2

刃径DC(mm)	切削速度Vc(m/min)	送り量f(mm/rev)	リーマ代(φmm)
1	6~20	0.015~0.025	0.1
2	6~20	0.03~0.06	0.1
3	6~20	0.05~0.1	0.1
4	6~20	0.06~0.12	0.1
5	6~20	0.08~0.16	0.1
6	6~20	0.1~0.2	0.2
7	6~20	0.12~0.24	0.2
8	6~20	0.12~0.26	0.2
9	6~20	0.15~0.3	0.2
10	6~20	0.15~0.3	0.3
12	6~20	0.18~0.36	0.3
14	6~20	0.18~0.36	0.3

刃径DC(mm)	切削速度Vc(m/min)	送り量f(mm/rev)	リーマ代(φmm)
1	6~20	~0.01	0.05
2	6~20	~0.017	0.08
3	6~20	~0.025	0.1
4	6~20	~0.03	0.1
5	6~20	~0.04	0.1
6	6~20	~0.05	0.1
7	6~20	~0.06	0.1
8	6~20	~0.06	0.1
9	6~20	~0.07	0.1
10	6~20	~0.07	0.2
12	6~20	~0.09	0.2
14	6~20	~0.09	0.2

刃径DC(mm)	切削速度Vc(m/min)	送り量f(mm/rev)	リーマ代(φmm)
1	5~10	0.015~0.025	0.1
2	5~10	0.03~0.06	0.1
3	5~10	0.05~0.1	0.1
4	5~10	0.06~0.12	0.1
5	5~10	0.08~0.16	0.1
6	5~10	0.1~0.2	0.2
7	5~10	0.12~0.24	0.2
8	5~10	0.12~0.26	0.2
9	5~10	0.15~0.3	0.2
10	5~10	0.15~0.3	0.3
12	5~10	0.18~0.36	0.3
14	5~10	0.18~0.36	0.3

刃径DC(mm)	切削速度Vc(m/min)	送り量f(mm/rev)	リーマ代(φmm)
1	5~10	0.025~0.05	0.1
2	5~10	0.05~0.08	0.1
3	5~10	0.075~0.12	0.1
4	5~10	0.1~0.15	0.1
5	5~10	0.12~0.17	0.1
6	5~10	0.15~0.2	0.2
7	5~10	0.18~0.24	0.2
8	5~10	0.18~0.26	0.2
9	5~10	0.2~0.3	0.2
10	5~10	0.2~0.3	0.3
12	5~10	0.27~0.36	0.3
14	5~10	0.27~0.36	0.3

刃径DC(mm)	切削速度Vc(m/min)	送り量f(mm/rev)	リーマ代(φmm)
1	6~15	0.015~0.025	0.1
2	6~15	0.03~0.05	0.1
3	6~15	0.05~0.075	0.1
4	6~15	0.06~0.1	0.1
5	6~15	0.08~0.12	0.1
6	6~15	0.1~0.15	0.2
7	6~15	0.12~0.18	0.2
8	6~15	0.12~0.18	0.2
9	6~15	0.15~0.2	0.2
10	6~15	0.15~0.2	0.3
12	6~15	0.18~0.27	0.3
14	6~15	0.18~0.27	0.3

刃径DC(mm)	切削速度Vc(m/min)	送り量f(mm/rev)	リーマ代(φmm)
1	10~30	0.025~0.05	0.1
2	10~30	0.05~0.08	0.1
3	10~30	0.075~0.12	0.1
4	10~30	0.1~0.15	0.1
5	10~30	0.12~0.17	0.1
6	10~30	0.15~0.2	0.2
7	10~30	0.18~0.24	0.2
8	10~30	0.18~0.26	0.2
9	10~30	0.2~0.3	0.2
10	10~30	0.2~0.3	0.3
12	10~30	0.27~0.36	0.3
14	10~30	0.27~0.36	0.3

刃径DC(mm)	切削速度Vc(m/min)	送り量f(mm/rev)	リーマ代(φmm)
1	8~23	0.025~0.05	0.1
2	8~23	0.05~0.08	0.1
3	8~23	0.075~0.12	0.1
4	8~23	0.1~0.15	0.1
5	8~23	0.12~0.17	0.1
6	8~23	0.15~0.2	0.2
7	8~23	0.18~0.24	0.2
8	8~23	0.18~0.26	0.2
9	8~23	0.2~0.3	0.2
10	8~23	0.2~0.3	0.3
12	8~23	0.27~0.36	0.3
14	8~23	0.27~0.36	0.3

刃径DC(mm)	切削速度Vc(m/min)	送り量f(mm/rev)	リーマ代(φmm)
1	5~10	0.015~0.025	0.1
2	5~10	0.03~0.06	0.1
3	5~10	0.05~0.1	0.1
4	5~10	0.06~0.12	0.1
5	5~10	0.08~0.16	0.1
6	5~10	0.1~0.2	0.2
7	5~10	0.12~0.24	0.2
8	5~10	0.12~0.26	0.2
9	5~10	0.15~0.3	0.2
10	5~10	0.15~0.3	0.3
12	5~10	0.18~0.36	0.3
14	5~10	0.18~0.36	0.3
