  3. F.P.ゴールドリーマ スパイラル刃

ハイスリーマ

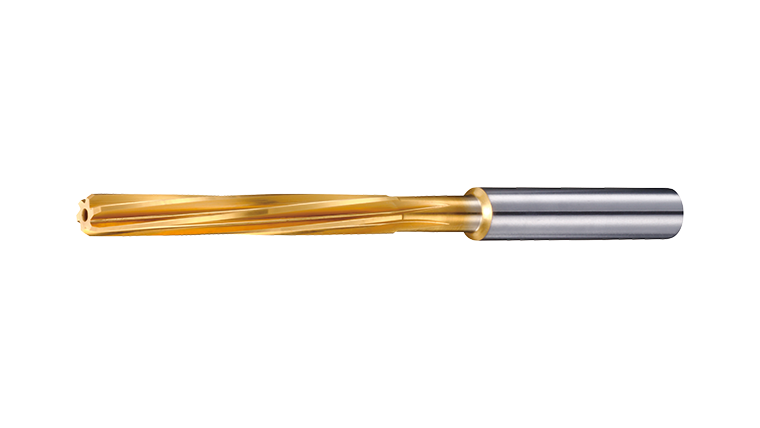

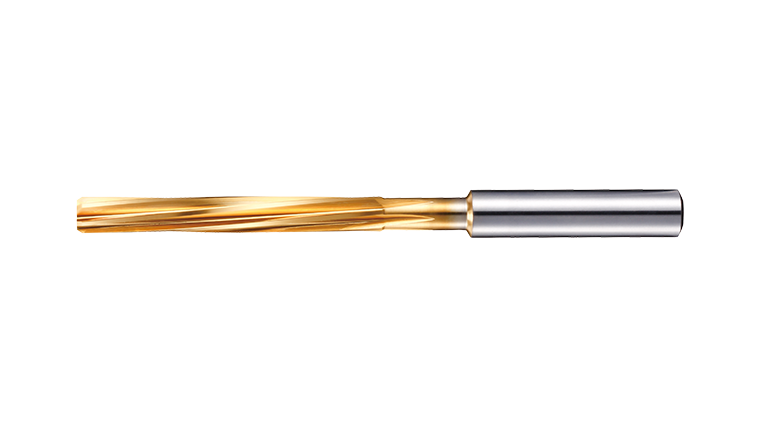

F.P.ゴールドリーマ スパイラル刃

HG○.○○○S（スパイラル刃）

  • 超低価格で加工コストの削減が可能。
  • TiN コーティングを施すことにより、ハイスリーマに比べ切削速度と工具寿命が2倍以上。
  • ボール盤やマシニングセンタなど幅広い環境で加工可能。
  • 豊富なサイズは0.005mmとびでφ1.000 〜14.100を設定し、あらゆる要求穴公差に対応可能。

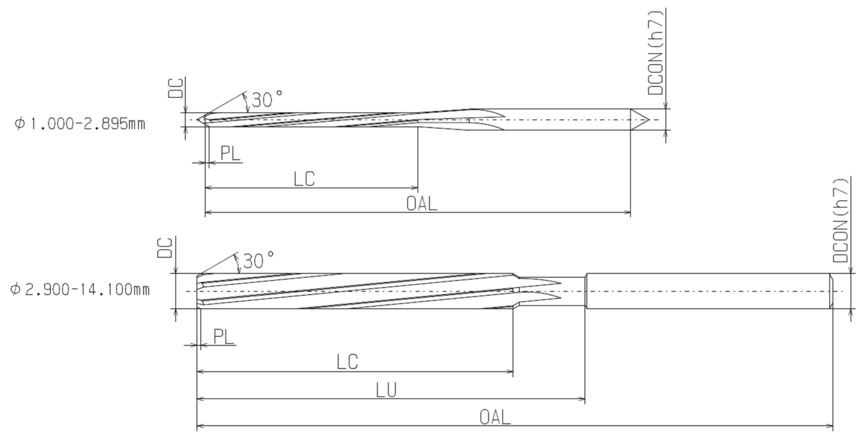

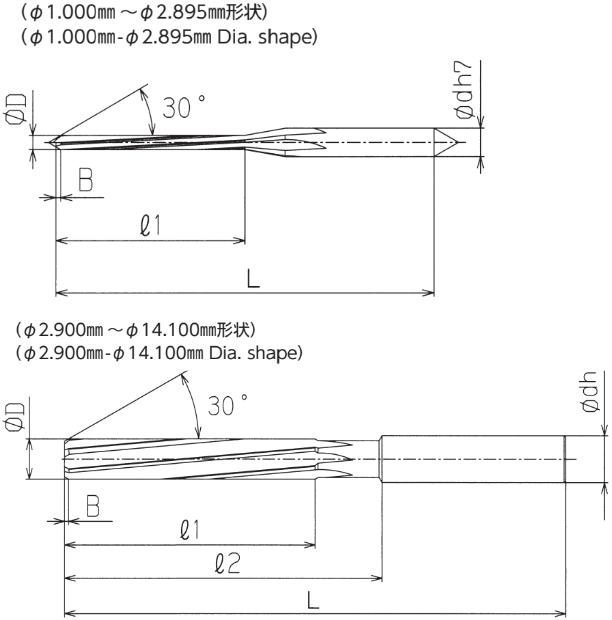

寸法表

型式・刃径φD 刃長ℓ1 首下長ℓ2 全長L シャンク径φd 食付き長B 刃数
HG 1.000~1.495
 20 - 40 3.0
突出しセンタ		 0.5 4
HG 1.500~1.695
 22 - 45 3.0
突出しセンタ		 0.5 4
HG 1.700~1.895
 25 - 50 3.0
突出しセンタ		 0.5 4
HG 1.900~2.395
 30 - 60 3.0
突出しセンタ		 0.5 4
HG 2.400~2.895
 35 - 65 3.0
突出しセンタ		 0.5 4
HG 2.900~3.000
 40 50 70 3.0
穴センタ		 0.5 6
HG 3.005~3.500
 40 50 75 4.0 0.5 6
HG 3.505~4.000
 40 50 80 4.0 0.5 6
HG 4.005~4.500
 45 55 85 6.0 0.5 6
HG 4.505~5.000
 45 55 90 6.0 0.5 6
HG 5.005~5.500
 45 60 95 6.0 0.8 6
HG 5.505~6.000
 50 65 100 6.0 0.8 6
HG 6.005~6.500
 50 65 100 8.0 0.8 6
HG 6.505~7.000
 55 70 105 8.0 0.8 6
HG 7.005~7.500
 55 70 110 8.0 0.8 6
HG 7.505~8.000
 60 75 115 8.0 0.8 6
HG 8.005~8.500
 60 75 120 10.0 1.0 6
HG 8.505~9.500
 65 80 125 10.0 1.0 6
HG 9.505~10.000
 70 85 130 10.0 1.0 6
HG 10.005~10.500
 70 85 135 12.0 1.0 6
HG 10.505~11.000
 75 90 140 12.0 1.0 6
HG 11.005~11.500
 75 95 145 12.0 1.0 6
HG 11.505~12.000
 75 95 150 12.0 1.0 6
HG 12.005~12.500
 80 100 155 16.0 1.0 6
HG 12.505~13.000
 80 100 160 16.0 1.0 8
HG 13.005~14.100
 85 105 165 16.0 1.0 8

参考切削条件

刃径D(φmm) 切削速度V(m/min) 送り量f(mm/rev) リーマ代(φmm)
1 10~25 ~0.01 0.05
2 10~25 ~0.017 0.08
3 10~25 ~0.025 0.1
4 10~25 ~0.03 0.1
5 10~25 ~0.04 0.1
6 10~25 ~0.05 0.1
7 10~25 ~0.06 0.1
8 10~25 ~0.06 0.1
9 10~25 ~0.07 0.1
10 10~25 ~0.07 0.2
12 10~25 ~0.09 0.2
14 10~25 ~0.09 0.2
刃径D(φmm) 切削速度V(m/min) 送り量f(mm/rev) リーマ代(φmm)
1 6~20 0.015~0.025 0.1
2 6~20 0.03~0.06 0.1
3 6~20 0.05~0.1 0.1
4 6~20 0.06~0.12 0.1
5 6~20 0.08~0.16 0.1
6 6~20 0.1~0.2 0.2
7 6~20 0.12~0.24 0.2
8 6~20 0.12~0.26 0.2
9 6~20 0.15~0.3 0.2
10 6~20 0.15~0.3 0.3
12 6~20 0.18~0.36 0.3
14 6~20 0.18~0.36 0.3
刃径D(φmm) 切削速度V(m/min) 送り量f(mm/rev) リーマ代(φmm)
1 6~20 ~0.01 0.05
2 6~20 ~0.017 0.08
3 6~20 ~0.025 0.1
4 6~20 ~0.03 0.1
5 6~20 ~0.04 0.1
6 6~20 ~0.05 0.1
7 6~20 ~0.06 0.1
8 6~20 ~0.06 0.1
9 6~20 ~0.07 0.1
10 6~20 ~0.07 0.2
12 6~20 ~0.09 0.2
14 6~20 ~0.09 0.2
刃径D(φmm) 切削速度V(m/min) 送り量f(mm/rev) リーマ代(φmm)
1 5~10 0.015~0.025 0.1
2 5~10 0.03~0.06 0.1
3 5~10 0.05~0.1 0.1
4 5~10 0.06~0.12 0.1
5 5~10 0.08~0.16 0.1
6 5~10 0.1~0.2 0.2
7 5~10 0.12~0.24 0.2
8 5~10 0.12~0.26 0.2
9 5~10 0.15~0.3 0.2
10 5~10 0.15~0.3 0.3
12 5~10 0.18~0.36 0.3
14 5~10 0.18~0.36 0.3
刃径D(φmm) 切削速度V(m/min) 送り量f(mm/rev) リーマ代(φmm)
1 5~10 0.025~0.05 0.1
2 5~10 0.05~0.08 0.1
3 5~10 0.075~0.12 0.1
4 5~10 0.1~0.15 0.1
5 5~10 0.12~0.17 0.1
6 5~10 0.15~0.2 0.2
7 5~10 0.18~0.24 0.2
8 5~10 0.18~0.26 0.2
9 5~10 0.2~0.3 0.2
10 5~10 0.2~0.3 0.3
12 5~10 0.27~0.36 0.3
14 5~10 0.27~0.36 0.3
刃径D(φmm) 切削速度V(m/min) 送り量f(mm/rev) リーマ代(φmm)
1 6~15 0.015~0.025 0.1
2 6~15 0.03~0.05 0.1
3 6~15 0.05~0.075 0.1
4 6~15 0.06~0.1 0.1
5 6~15 0.08~0.12 0.1
6 6~15 0.1~0.15 0.2
7 6~15 0.12~0.18 0.2
8 6~15 0.12~0.18 0.2
9 6~15 0.15~0.2 0.2
10 6~15 0.15~0.2 0.3
12 6~15 0.18~0.27 0.3
14 6~15 0.18~0.27 0.3
刃径D(φmm) 切削速度V(m/min) 送り量f(mm/rev) リーマ代(φmm)
1 10~30 0.025~0.05 0.1
2 10~30 0.05~0.08 0.1
3 10~30 0.075~0.12 0.1
4 10~30 0.1~0.15 0.1
5 10~30 0.12~0.17 0.1
6 10~30 0.15~0.2 0.2
7 10~30 0.18~0.24 0.2
8 10~30 0.18~0.26 0.2
9 10~30 0.2~0.3 0.2
10 10~30 0.2~0.3 0.3
12 10~30 0.27~0.36 0.3
14 10~30 0.27~0.36 0.3
刃径D(φmm) 切削速度V(m/min) 送り量f(mm/rev) リーマ代(φmm)
1 8~23 0.025~0.05 0.1
2 8~23 0.05~0.08 0.1
3 8~23 0.075~0.12 0.1
4 8~23 0.1~0.15 0.1
5 8~23 0.12~0.17 0.1
6 8~23 0.15~0.2 0.2
7 8~23 0.18~0.24 0.2
8 8~23 0.18~0.26 0.2
9 8~23 0.2~0.3 0.2
10 8~23 0.2~0.3 0.3
12 8~23 0.27~0.36 0.3
14 8~23 0.27~0.36 0.3
刃径D(φmm) 切削速度V(m/min) 送り量f(mm/rev) リーマ代(φmm)
1 5~10 0.015~0.025 0.1
2 5~10 0.03~0.06 0.1
3 5~10 0.05~0.1 0.1
4 5~10 0.06~0.12 0.1
5 5~10 0.08~0.16 0.1
6 5~10 0.1~0.2 0.2
7 5~10 0.12~0.24 0.2
8 5~10 0.12~0.26 0.2
9 5~10 0.15~0.3 0.2
10 5~10 0.15~0.3 0.3
12 5~10 0.18~0.36 0.3
14 5~10 0.18~0.36 0.3
