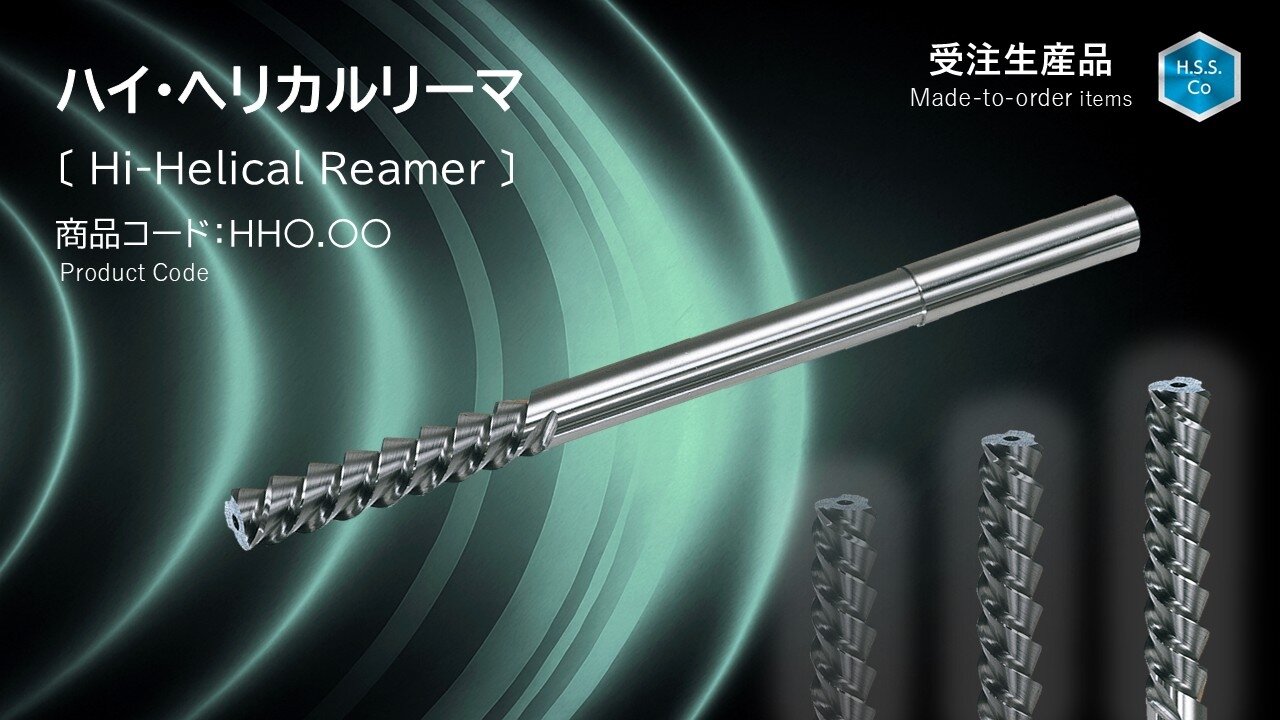

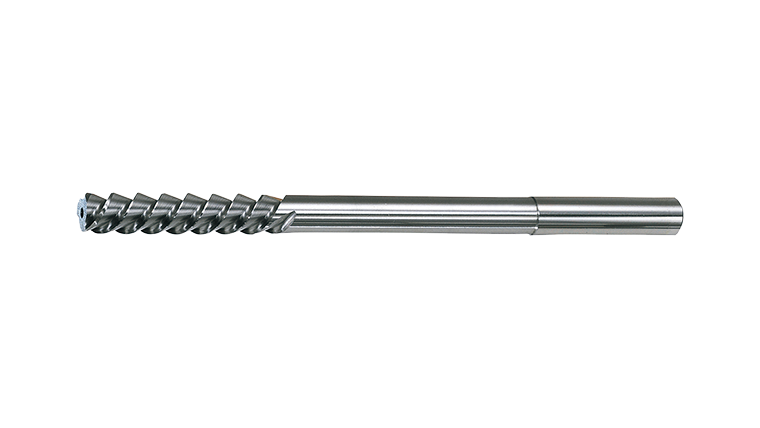

ハイ･ヘリカルリーマ
HH○.○○
- コバルトハイス鋼を採用し、従来のハイスリーマに比べ工具寿命が向上。
- 左ネジレ刃の為、切りくずが前方へスムーズに排出。

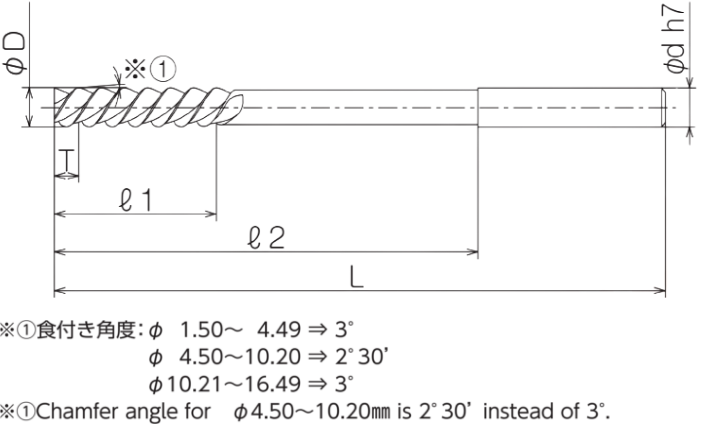

寸法表
| 型式・刃径DC | 食付き角KAPR | 食付き長PL | 刃長LC | 首下長LU | 全長OAL | シャンク径DCON | 刃数ZEFP |
|---|---|---|---|---|---|---|---|
| HH 1.50 | 3° | 2.0 | 10 | 25 | 45 | 1.5 | 2 |
| HH 1.51~2.00 | 3° | 2.0 | 10 | 25 | 45 | 2.0 | 2 |
| HH 2.01~2.50 | 3° | 3.0 | 15 | 35 | 60 | 2.5 | 2 |
| HH 2.51~2.89 ↑凸センタ |
3° | 3.0 | 15 | 35 | 60 | 3.0 | 2 |
| HH 2.90~3.49 ↓穴センタ |
3° | 3.0 | 20 | 45 | 70 | 刃径DCの小数点第2位以下切り捨て | 2 |
| HH 3.50~4.49 | 3° | 3.0 | 22 | 55 | 80 | 刃径DCの小数点第2位以下切り捨て | 2 |
| HH 4.50~5.49 | 2°30' | 5.0 | 25 | 60 | 90 | 刃径DCの小数点第2位以下切り捨て | 3 |
| HH 5.50~6.49 | 2°30' | 5.0 | 30 | 65 | 100 | 刃径DCの小数点第2位以下切り捨て | 3 |
| HH 6.50~7.49 | 2°30' | 5.0 | 35 | 75 | 110 | 刃径DCの小数点第2位以下切り捨て | 3 |
| HH 7.50~8.49 | 2°30' | 5.0 | 35 | 90 | 125 | 刃径DCの小数点第2位以下切り捨て | 3 |
| HH 8.50~9.49 | 2°30' | 5.0 | 40 | 95 | 135 | 刃径DCの小数点第2位以下切り捨て | 3 |
| HH 9.50~10.20 | 2°30' | 5.0 | 40 | 110 | 150 | 刃径DCの小数点第2位以下切り捨て | 3 |
| HH 10.21~10.49 | 3° | 5.0 | 40 | 110 | 150 | 刃径DCの小数点第2位以下切り捨て | 3 |
| HH 10.50~11.49 | 3° | 5.0 | 45 | 110 | 155 | 刃径DCの小数点第2位以下切り捨て | 3 |
| HH 11.50~12.49 | 3° | 5.0 | 45 | 110 | 160 | 刃径DCの小数点第2位以下切り捨て | 3 |
| HH 12.50~13.49 | 3° | 5.0 | 50 | 110 | 165 | 刃径DCの小数点第2位以下切り捨て | 3 |
| HH 13.50~14.49 | 3° | 5.0 | 50 | 115 | 170 | 刃径DCの小数点第2位以下切り捨て | 3 |
| HH 14.50~15.49 | 3° | 5.0 | 50 | 120 | 175 | 刃径DCの小数点第2位以下切り捨て | 4 |
| HH 15.50~16.49 | 3° | 5.0 | 50 | 125 | 180 | 刃径DCの小数点第2位以下切り捨て | 4 |
参考切削条件
| 刃径DC(mm) | 切削速度Vc(m/min) | 送り量f(mm/rev) | リーマ代(φmm) |
|---|---|---|---|
| 1 | 10~20 | ~0.01 | 0.05 |
| 2 | 10~20 | ~0.017 | 0.08 |
| 3 | 10~20 | ~0.025 | 0.1 |
| 4 | 10~20 | ~0.03 | 0.1 |
| 5 | 10~20 | ~0.04 | 0.1 |
| 6 | 10~20 | ~0.05 | 0.1 |
| 7 | 10~20 | ~0.06 | 0.1 |
| 8 | 10~20 | ~0.06 | 0.1 |
| 9 | 10~20 | ~0.07 | 0.1 |
| 10 | 10~20 | ~0.07 | 0.2 |
| 12 | 10~20 | ~0.09 | 0.2 |
| 14 | 10~20 | ~0.09 | 0.2 |
| 16 | 10~20 | ~0.1 | 0.3 |
| 刃径DC(mm) | 切削速度Vc(m/min) | 送り量f(mm/rev) | リーマ代(φmm) |
|---|---|---|---|
| 1 | 12~25 | 0.015~0.025 | 0.1 |
| 2 | 12~25 | 0.03~0.06 | 0.1 |
| 3 | 12~25 | 0.05~0.1 | 0.1 |
| 4 | 12~25 | 0.06~0.12 | 0.1 |
| 5 | 12~25 | 0.08~0.16 | 0.1 |
| 6 | 12~25 | 0.1~0.2 | 0.2 |
| 7 | 12~25 | 0.12~0.24 | 0.2 |
| 8 | 12~25 | 0.12~0.26 | 0.2 |
| 9 | 12~25 | 0.15~0.3 | 0.2 |
| 10 | 12~25 | 0.15~0.3 | 0.3 |
| 12 | 12~25 | 0.18~0.36 | 0.3 |
| 14 | 12~25 | 0.18~0.36 | 0.3 |
| 16 | 12~25 | 0.2~0.4 | 0.4 |
| 刃径DC(mm) | 切削速度Vc(m/min) | 送り量f(mm/rev) | リーマ代(φmm) |
|---|---|---|---|
| 1 | 12~20 | 0.015~0.025 | 0.1 |
| 2 | 12~20 | 0.03~0.05 | 0.1 |
| 3 | 12~20 | 0.05~0.075 | 0.1 |
| 4 | 12~20 | 0.06~0.1 | 0.1 |
| 5 | 12~20 | 0.08~0.12 | 0.1 |
| 6 | 12~20 | 0.1~0.15 | 0.2 |
| 7 | 12~20 | 0.12~0.18 | 0.2 |
| 8 | 12~20 | 0.12~0.18 | 0.2 |
| 9 | 12~20 | 0.15~0.2 | 0.2 |
| 10 | 12~20 | 0.15~0.2 | 0.3 |
| 12 | 12~20 | 0.18~0.27 | 0.3 |
| 14 | 12~20 | 0.18~0.27 | 0.3 |
| 16 | 12~20 | 0.2~0.3 | 0.4 |
