寸法表

HP 0.5～16.0

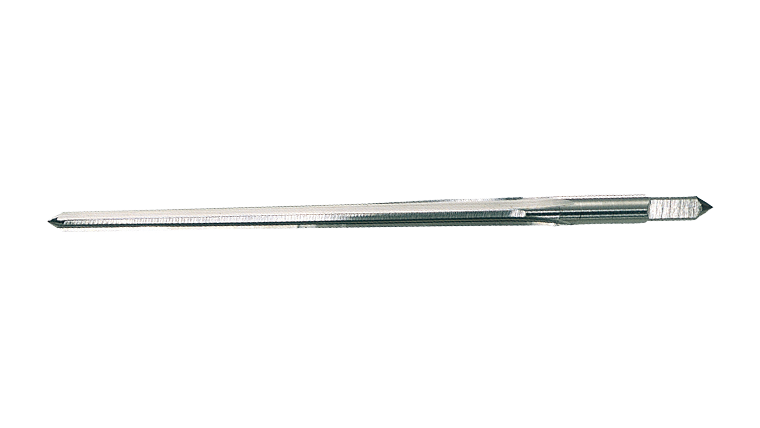

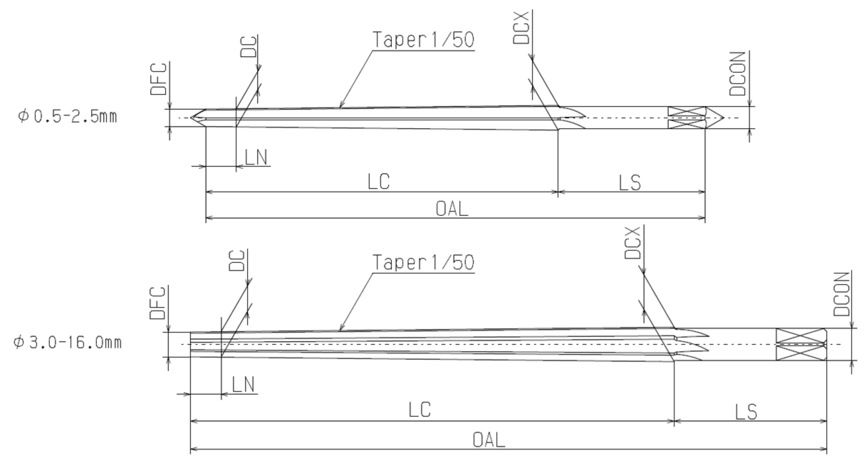

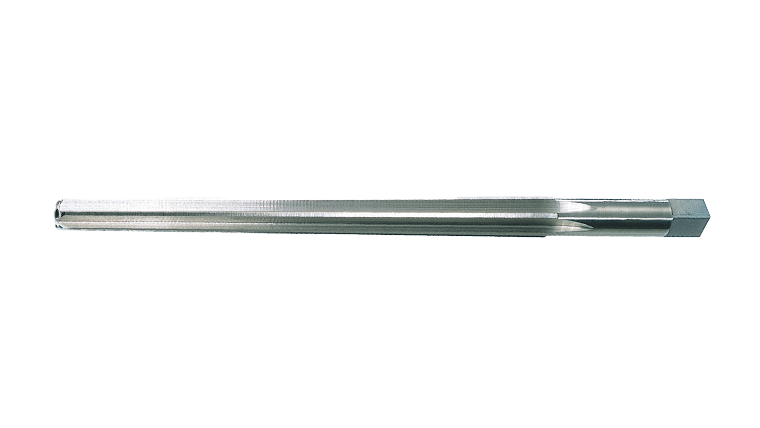

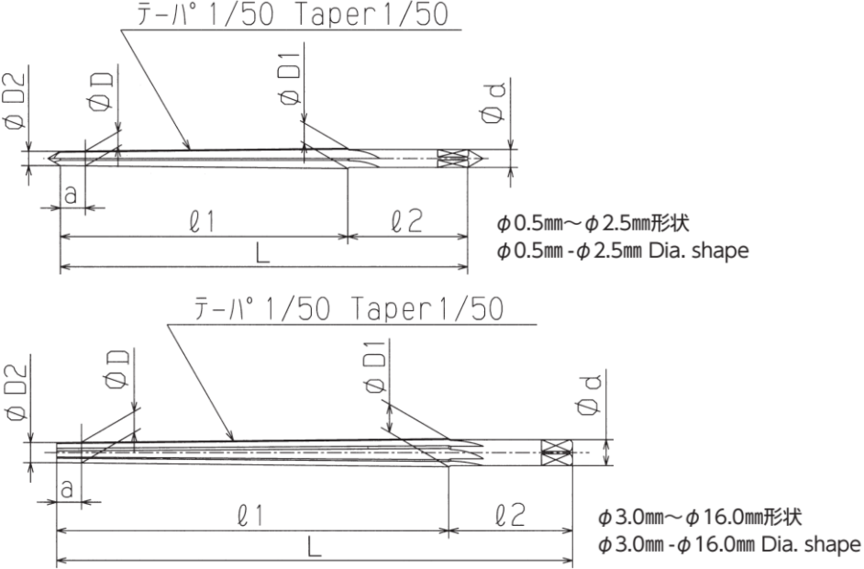

型式・呼び寸法刃径φD	小端直径ΦD2	大端直径ΦD1	刃長ℓ1	全長L	シャンク径φd	シャンク長ℓ2	φD位置a	刃数
HP 0.5	0.44	0.70	13	35	1.5 突出しセンタ	22	3	4
HP 0.6	0.50	0.98	24	38	2.0 突出しセンタ	14	5	4
HP 0.7	0.60	1.08	24	38	2.0 突出しセンタ	14	5	4
HP 0.8	0.70	1.26	28	42	2.0 突出しセンタ	14	5	4
HP 0.9	0.80	1.36	28	42	2.0 突出しセンタ	14	5	4
HP 1.0	0.90	1.54	32	46	2.0 突出しセンタ	14	5	4
HP 1.1	1.00	1.64	32	46	2.0 突出しセンタ	14	5	4
HP 1.2	1.10	1.82	36	50	2.5 突出しセンタ	14	5	4
HP 1.3	1.20	1.92	36	50	2.5 突出しセンタ	14	5	4
HP 1.4	1.30	2.14	42	57	2.5 突出しセンタ	15	5	4
HP 1.5	1.40	2.24	42	57	2.5 突出しセンタ	15	5	4
HP 2.0	1.90	2.86	48	68	3.0 突出しセンタ	20	5	4
HP 2.5	2.40	3.36	48	68	3.0 突出しセンタ	20	5	4
HP 3.0	2.90	4.16	63	85	4.0	22	5	6
HP 4.0	3.90	5.42	76	100	5.0	24	5	6
HP 5.0	4.90	6.56	83	110	6.0	27	5	6
HP 6.0	5.90	8.00	105	135	8.0	30	5	6
HP 7.0	6.90	9.24	117	152	8.0	35	5	6
HP 8.0	7.90	10.80	145	180	10.0	35	5	6
HP 9.0	8.90	12.00	155	190	12.0	35	5	6
HP 10.0	9.90	13.40	175	215	12.0	40	5	8
HP 11.0	10.80	14.30	175	215	12.0	40	10	8
HP 12.0	11.80	15.60	190	230	14.0	40	10	8
HP 13.0	12.80	17.00	210	255	14.0	45	10	8
HP 14.0	13.80	18.00	210	255	16.0	45	10	8
HP 15.0	14.80	19.20	220	270	18.0	50	10	8
HP 16.0	15.80	20.40	230	280	18.0	50	10	8
