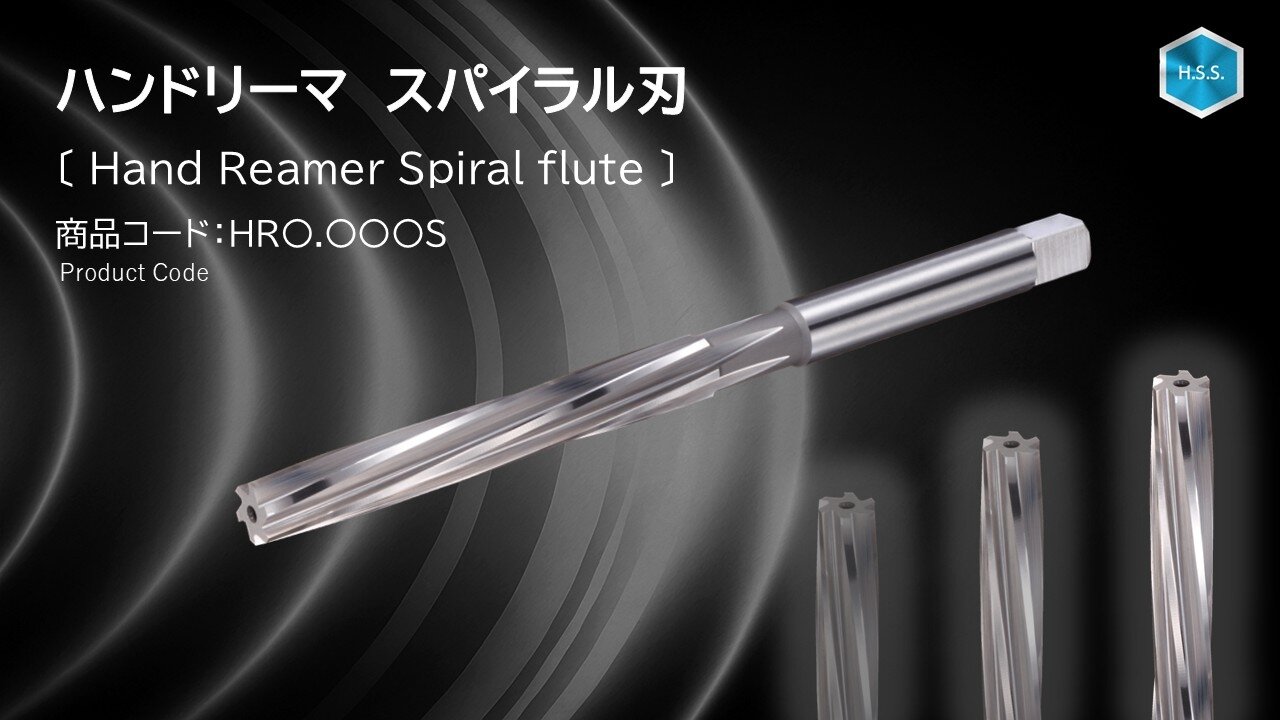

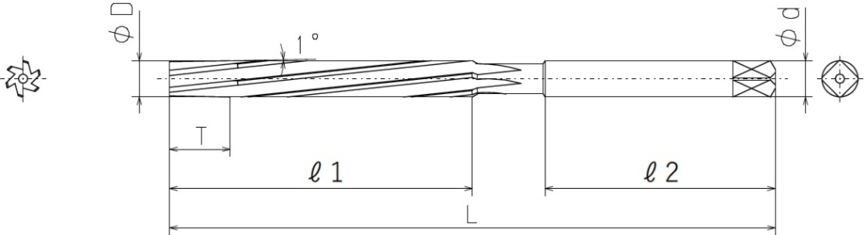

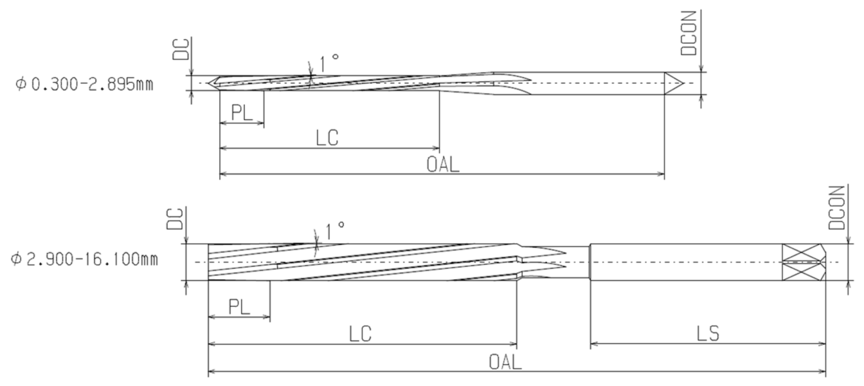

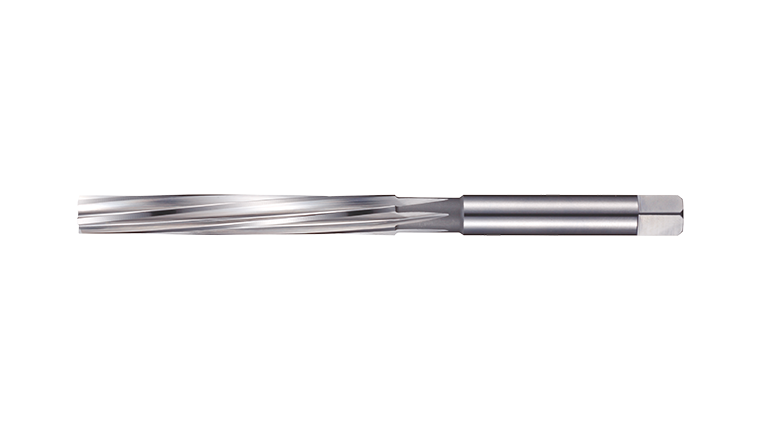

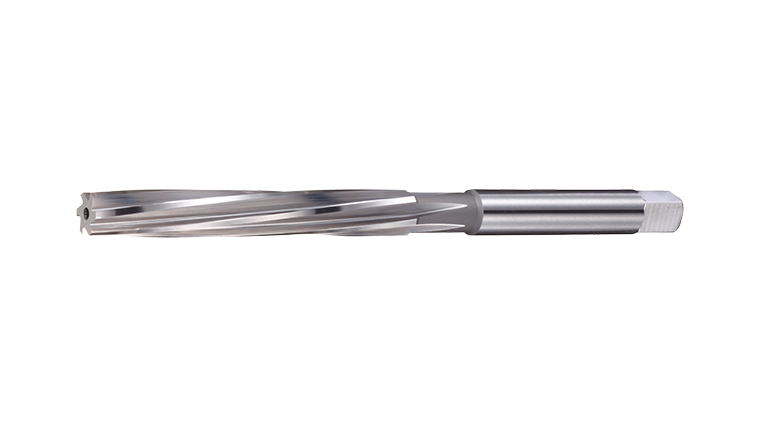

寸法表

HR 0.300～16.100 S/0.005mmとび 刃径公差(+0.005/0)

型式・刃径DC	食付き長PL	刃長LC	全長OAL	シャンク長LS	シャンク径DCON	刃数ZEFP
HR 0.300~0.395 S	1.5	7	30	-	1.5	4
HR 0.400~0.495 S	2.0	7	30	-	1.5	4
HR 0.500~0.795 S	2.5	12	30	-	2.0	4
HR 0.800~0.895 S	3.0	15	35	-	2.0	4
HR 0.900~1.495 S	4.0	20	40	-	2.0	4
HR 1.500~1.695 S	5.0	22	45	-	3.0	4
HR 1.700~1.895 S	5.0	25	50	-	3.0	4
HR 1.900~2.395 S	6.0	30	60	-	3.0	4
HR 2.400~2.895 S ↑凸センタ	7.0	35	65	-	3.0	4
HR 2.900~3.105 S ↓穴センタ	8.0	40	72	23	刃径DCの小数点第2位以下切り捨て	6
HR 3.110~3.605 S	8.0	40	75	26	刃径DCの小数点第2位以下切り捨て	6
HR 3.610~4.005 S	8.0	40	80	30	刃径DCの小数点第2位以下切り捨て	6
HR 4.010~4.105 S	9.0	40	80	30	刃径DCの小数点第2位以下切り捨て	6
HR 4.110~4.605 S	9.0	45	85	30	刃径DCの小数点第2位以下切り捨て	6
HR 4.610~5.005 S	9.0	45	90	35	刃径DCの小数点第2位以下切り捨て	6
HR 5.010~5.105 S	10.0	45	90	35	刃径DCの小数点第2位以下切り捨て	6
HR 5.110~5.605 S	10.0	45	95	38	刃径DCの小数点第2位以下切り捨て	6
HR 5.610~6.605 S	10.0	50	100	38	刃径DCの小数点第2位以下切り捨て	6
HR 6.610~7.105 S	11.0	55	105	38	刃径DCの小数点第2位以下切り捨て	6
HR 7.110~7.605 S	11.0	55	110	42	刃径DCの小数点第2位以下切り捨て	6
HR 7.610~7.905 S	11.0	60	115	42	刃径DCの小数点第2位以下切り捨て	6
HR 7.910~8.105 S	12.0	60	115	42	刃径DCの小数点第2位以下切り捨て	6
HR 8.110~8.605 S	12.0	60	120	45	刃径DCの小数点第2位以下切り捨て	6
HR 8.610~8.905 S	12.0	65	125	45	刃径DCの小数点第2位以下切り捨て	6
HR 8.910~9.605 S	13.0	65	125	45	刃径DCの小数点第2位以下切り捨て	6
HR 9.610~9.905 S	13.0	70	130	45	刃径DCの小数点第2位以下切り捨て	6
HR 9.910~10.105 S	14.0	70	130	45	刃径DCの小数点第2位以下切り捨て	6
HR 10.110~10.605 S	14.0	70	135	50	刃径DCの小数点第2位以下切り捨て	6
HR 10.610~10.905 S	14.0	75	140	50	刃径DCの小数点第2位以下切り捨て	6
HR 10.910~11.105 S	15.0	75	140	50	刃径DCの小数点第2位以下切り捨て	6
HR 11.110~11.605 S	15.0	75	145	54	刃径DCの小数点第2位以下切り捨て	6
HR 11.610~12.105 S	15.0	75	150	58	刃径DCの小数点第2位以下切り捨て	6
HR 12.110~12.605 S	16.0	80	155	58	刃径DCの小数点第2位以下切り捨て	6
HR 12.610~13.105 S	16.0	80	160	62	刃径DCの小数点第2位以下切り捨て	8
HR 13.110~14.005 S	17.0	85	165	62	刃径DCの小数点第2位以下切り捨て	8
HR 14.010~14.105 S	18.0	85	165	62	刃径DCの小数点第2位以下切り捨て	8
HR 14.110~14.605 S	18.0	90	170	62	刃径DCの小数点第2位以下切り捨て	8
HR 14.610~15.005 S	18.0	90	175	66	刃径DCの小数点第2位以下切り捨て	8
HR 15.010~15.105 S	19.0	90	175	66	刃径DCの小数点第2位以下切り捨て	8
HR 15.110~16.100 S	19.0	95	185	70	刃径DCの小数点第2位以下切り捨て	8

参考切削条件

P：炭素鋼 SxxC

刃径DC(mm)	切削速度Vc(m/min)	送り量f(mm/rev)	リーマ代(φmm)
0.5	3~10	0.008~0.012	0.05
1	3~10	0.015~0.025	0.1
2	3~10	0.03~0.06	0.1
3	3~10	0.05~0.1	0.1
4	3~10	0.06~0.12	0.1
5	3~10	0.08~0.16	0.1
6	3~10	0.1~0.2	0.2
7	3~10	0.12~0.24	0.2
8	3~10	0.12~0.26	0.2
9	3~10	0.15~0.3	0.2
10	3~10	0.15~0.3	0.3
12	3~10	0.18~0.36	0.3
14	3~10	0.18~0.36	0.3
16	3~10	0.2~0.4	0.4

P：合金鋼 SCM/SUJ

刃径DC(mm)	切削速度Vc(m/min)	送り量f(mm/rev)	リーマ代(φmm)
0.5	3~6	~0.005	0.05
1	3~6	~0.01	0.05
2	3~6	~0.017	0.08
3	3~6	~0.025	0.1
4	3~6	~0.03	0.1
5	3~6	~0.04	0.1
6	3~6	~0.05	0.1
7	3~6	~0.06	0.1
8	3~6	~0.06	0.1
9	3~6	~0.07	0.1
10	3~6	~0.07	0.2
12	3~6	~0.09	0.2
14	3~6	~0.09	0.2
16	3~6	~0.1	0.3

P：工具鋼 SKH/SKD

刃径DC(mm)	切削速度Vc(m/min)	送り量f(mm/rev)	リーマ代(φmm)
0.5	3~4	0.008~0.012	0.05
1	3~4	0.015~0.025	0.1
2	3~4	0.03~0.06	0.1
3	3~4	0.05~0.1	0.1
4	3~4	0.06~0.12	0.1
5	3~4	0.08~0.16	0.1
6	3~4	0.1~0.2	0.2
7	3~4	0.12~0.24	0.2
8	3~4	0.12~0.26	0.2
9	3~4	0.15~0.3	0.2
10	3~4	0.15~0.3	0.3
12	3~4	0.18~0.36	0.3
14	3~4	0.18~0.36	0.3
16	3~4	0.2~0.4	0.4

N：アルミニウム Al

刃径DC(mm)	切削速度Vc(m/min)	送り量f(mm/rev)	リーマ代(φmm)
0.5	10~20	0.012~0.025	0.05
1	10~20	0.025~0.05	0.1
2	10~20	0.05~0.08	0.1
3	10~20	0.075~0.12	0.1
4	10~20	0.1~0.15	0.1
5	10~20	0.12~0.17	0.1
6	10~20	0.15~0.2	0.2
7	10~20	0.18~0.24	0.2
8	10~20	0.18~0.26	0.2
9	10~20	0.2~0.3	0.2
10	10~20	0.2~0.3	0.3
12	10~20	0.27~0.36	0.3
14	10~20	0.27~0.36	0.3
16	10~20	0.3~0.4	0.4

N：銅 Cu

刃径DC(mm)	切削速度Vc(m/min)	送り量f(mm/rev)	リーマ代(φmm)
0.5	8~15	0.012~0.025	0.05
1	8~15	0.025~0.05	0.1
2	8~15	0.05~0.08	0.1
3	8~15	0.075~0.12	0.1
4	8~15	0.1~0.15	0.1
5	8~15	0.12~0.17	0.1
6	8~15	0.15~0.2	0.2
7	8~15	0.18~0.24	0.2
8	8~15	0.18~0.26	0.2
9	8~15	0.2~0.3	0.2
10	8~15	0.2~0.3	0.3
12	8~15	0.27~0.36	0.3
14	8~15	0.27~0.36	0.3
16	8~15	0.3~0.4	0.4

H：調質鋼 ～40HRC

刃径DC(mm)	切削速度Vc(m/min)	送り量f(mm/rev)	リーマ代(φmm)
0.5	3~4	0.008~0.012	0.05
1	3~4	0.015~0.025	0.1
2	3~4	0.03~0.06	0.1
3	3~4	0.05~0.1	0.1
4	3~4	0.06~0.12	0.1
5	3~4	0.08~0.16	0.1
6	3~4	0.1~0.2	0.2
7	3~4	0.12~0.24	0.2
8	3~4	0.12~0.26	0.2
9	3~4	0.15~0.3	0.2
10	3~4	0.15~0.3	0.3
12	3~4	0.18~0.36	0.3
14	3~4	0.18~0.36	0.3
16	3~4	0.2~0.4	0.4

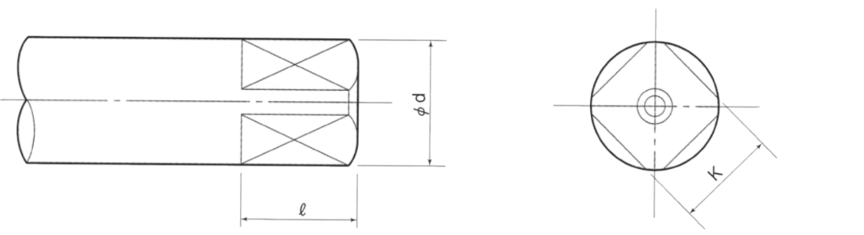

シャンク四角部寸法表

シャンク四角部寸法表

シャンク径DCON	四角部幅WSC 寸法	四角部幅WSC 公差	四角部長さLSS
2.9~3.3	2.5	0/-0.1	5
3.4~3.7	2.8	0/-0.1	5
3.8~3.9  (～刃径3.975)	3.2	0/-0.1	5
3.9~4.1  (刃径3.980～)	3.2	0/-0.1	6
4.2~4.6	3.5	0/-0.1	6
4.7~5.6	4.0	0/-0.1	7
5.7~6.1	4.5	0/-0.1	7
6.2~6.6	5.0	0/-0.1	8
6.7~7.1	5.5	0/-0.1	8
7.2~8.1	6.0	0/-0.1	9
8.2~8.6	6.5	0/-0.1	9
8.7~9.6	7.0	0/-0.1	10
9.7~10.6	8.0	0/-0.1	11
10.7~12.1	9.0	0/-0.1	12
12.2~13.6	10.0	0/-0.1	13
13.7~14.6	11.0	0/-0.15	14
14.7~16.1	12.0	0/-0.15	15
